Z960高温高压电站闸阀

概述

Z960高温高压电站闸阀也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。高压电站闸阀适用介质：水、蒸气等非腐蚀性介质。高压电站闸阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。高温高压电站闸阀在管道中一般应当水平安装。

执行标准

  • 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。
  • 结构长度按E101的规定或按用户提供尺寸。
  • 焊接坡口按电力工业管理标准78DG的规定或按用用户提供尺寸。

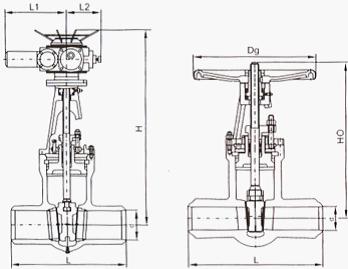

Z960高温高压电站闸阀结构图

结构优势与特点

  1. Z960高温高压电站闸阀采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
  2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
  3. 阀板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
  4. 阀杆经调质和表面氮化外理，具有良好的抗腐蚀性和抗擦伤性。
  5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

性能规范

型号 公称压
PN（MPa）		 试验压力（MPa） 工作压力（MPa） 工作温度（℃） 适用介质
强度试验 密封试验/上密封试验
Z960 2Y-250 25 37.5 27.5 25 ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 32 ≤425
Z960Y-P54100 P5410 30.0 22.0   ≤540 蒸汽
Z96Y-P55140 P5514 37.5 27.5   ≤550
Z960Y-P54170 P5517 48.0 36.0   ≤540
Z960Y-P57170 P5717 61.8 41.2   ≤570

主要零件材料

零件名称 材料牌号
阀体 WCB WC6、ZG20crmov WC9\ZG15crlmolv
闸板 WCB WC6、ZG20crmov WC9\ZG15crlmolv
阀盖 25 12Cr1Mo1VA
阀杆 1Cr17Ni12 20Cr1Mo1VA
阀座 25 12Cr1Mo1VA
密封环 S软钢（增强柔性石墨） S软钢（增强柔性石墨） S软钢（增强柔性石墨）
填料 增强柔性石墨
支架 WCB WCB或WC6
阀杆螺母   45（ZCuZn25A16Fe3Mn3）
四开环 1Cr13 20Cr1Mo1VA

根据用户要求可提供气动、液动和齿轮传动闸阀产品。

主要尺寸及重量

公称通径DN（mm） 主要外形及连接尺寸（mm） 电动装置
d L H Ho L1 L2
Z960 2Y-200
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 371 219 DZW30
100 101 550 1000 650 515 219 DZW45
125 138 600 1090 720 515 295 DZW60
150 164 600 1260 728 540 295 DZW90
175 187 750 1330 885 540 290 DZW90
200 204 800 1450 1002 540 290 DZW90
225 243 850 1590 1138 540 290 DZW120
250 275 900 1710 1116 565 290 DZW180
275 298 1047 1988 1390 565 305 DZW250
300 321 1194 2265 1665 565 305 DZW250
325 340 1245 2414 1800 770 400 DZW350
350 357 1250 2536 1936 770 400 DZW500
375 386 1317 2665 2066 770 400 DZW500
400 416 1384 3195 2100 794 266 DZW800
425 434 1400 3085 2190 794 266 DZW800
450 460 1346 3370 2280 794 266 DZW1000
500 517 1473 3580 2485 794 266 DZW1000
Z960 2Y-250
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 136 600 1090 720 540 290 DZW90
150 158 600 1260 728 540 290 DZW90
175 179 750 1330 885 540 290 DZW120
200 196 800 1450 1002 540 290 DZW120
225 221 850 1590 1138 565 305 DZW180
250 265 900 1710 1116 565 305 DZW250
275 284 1047 1988 1390 565 305 DZW250
300 307 1194 2265 1662 770 400 DZW350
325 328 1245 2415 1800 770 400 DZW500
350 346 1250 2536 1936 794 266 DZW800

注：1、焊接口“d”尺寸可根据用户要求制造。

主要尺寸及重量

公称通径DN（mm） 主要外形及连接尺寸（mm） 电动装置
d L H Ho L1 L2
375 369 1300 3181 2086 794 266 DZW800
Z960 2Y-320
100 101 550 100 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120
200 203 800 1450 1002 540 290 DZW120
225 201 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 280 1047 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 330 1245 2415 1800 770 400 DZW500
Z960 2Y-P54100
50 50 250 720 408 371 219 DZW20
65 67 400 895 62 371 219 DZW30
80 80 470 950 635 371 295 DZW35
100 101 550 1000 650 515 295 DZW45
125 138 600 1090 720 515 295 DZW60
150 164 600 1260 728 540 290 DZW90
175 187 750 1330 885 540 290 DZW90
200 204 800 1450 1002 540 290 DZW90
225 232 850 1590 1128 540 290 DZW120
250 277 900 1710 1116 565 305 DZW180
275 298 1047 1988 1390 565 305 DZW180
300 321 1194 2265 1665 565 305 DZW250
325 340 1245 2414 1800 770 400 DZW350
350 357 1250 2536 1936 770 400 DZW500
375 386 1317 2665 2066 770 400 DZW500
400 416 1384 3195 2100 794 266 DZW800
425 434 1400 3285 2190 794 266 DZW800
450 460 1346 3370 2280 794 266 DZW1000
500 512 1473 3580 2485 794 266 DZW1000
Z960 2Y-P54170
50 50 250 720 408 371 219 DZW20
65 57 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120

主要尺寸及重量

公称通径
DN（mm）		 主要外型连接尺寸 电动装置
d L H Ho L1 L2
200 203 800 1450 1002 540 290 DZW120
225 207 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 280 1047 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 330 1245 2415 1800 770 400 DZW500
350 353 1250 2536 1936 794 266 DZW800
375 378 1317 2665 2066 794 266 DZW800
Z960 2Y-P55140V
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 136 600 1090 720 540 290 DZW90
150 158 600 1260 728 540 290 DZW90
175 179 752 1330 885 540 290 DZW120
200 196 800 1450 1002 540 290 DZW120
225 221 850 1590 1138 565 305 DZW180
250 265 900 1710 1116 565 305 DZW250
275 284 1047 1988 1390 565 305 DZW250
300 307 1194 2265 1665 770 400 DZW350
325 328 1245 2415 1800 770 400 DZW500
350 346 1250 2535 1936 794 266 DZW800
375 369 1317 2665 2066 794 266 DZW800
Z960 2Y-P55170
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120
200 190 800 1450 1002 540 305 DZW120
225 201 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 258 1041 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 310 1245 2415 1800 770 400 DZW500
350 353 1250 2536 1936 794 266 DZW800
375 356 1317 2665 2066 794 266 DZW800

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z960高温高压电站闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
