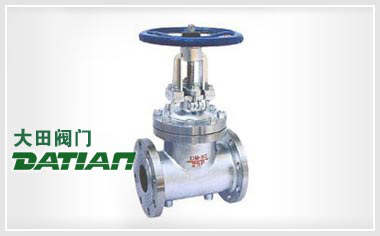

BZ41保温闸阀

概述

BZ41保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

应用规范

  • 设计制造按GB12234-89
  • 结构长度按GB12221-89
  • 法兰尺寸按JB/T79-94
  • 阀门检查和试验按GB13927

BZ41保温闸阀结构图

主要零件材料

零件名称 ZG1Cr18Ni19Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO2Ti系列 ZG00Cr17Ni14MO2系列 WCB系列
阀体/阀盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
闸板 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 1Cr13
阀杆 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+-PTFE 304L+PTFE 316+PTFE 316+PTFE 石墨+304
压盖 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
填料压环 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr189Ti 1Cr189Ti 1Cr189Ti 1Cr189Ti 45

1.6MPa主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 310 358 373 435 500 614 674 818 969 1145
D mm 200 240 240 280 300 320 360 400 450 560

2.5MPa主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 358 373 435 500 614 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640

6.4MPa主要连接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 280 310 350 400 450 550 650 750
H mm 358 373 435 500 514 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的BZ41保温闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
