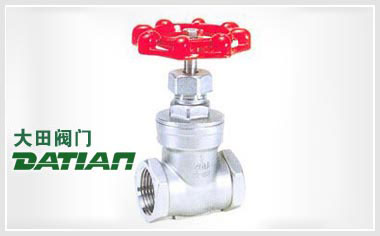

Z11不锈钢内螺纹闸阀

概述

Z11不锈钢内螺纹丝口闸阀阀体阻力小,密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 ,不扰流、不降低压力。形体简单,结构长度短，制造工艺性好，适用范围广。丝口闸阀就是阀门两端自带丝口，有外丝和内丝之分，和管道连接安装时，连接部分需用活接头或直接头把管子上的丝口和阀门的丝口连接。

特点

  • Z11不锈钢内螺纹闸阀液体阻力小，密封面受介质的冲刷和侵蚀小。
  • 开闭省力。
  • 介质流向不受限制，不扰流、不降压力。
  • 形体简单，结构长度短，制造工艺性好，适用范围广。

应用规范

  • 公称压力：2.5MPa
  • 适用温度范围：-20~232℃~350℃
  • 适用介质：水、油、气及某些腐蚀性液体（W.O.G）
  • 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

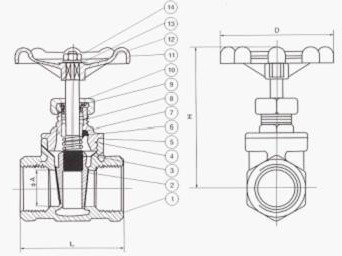

结构示意图

Z11不锈钢内螺纹闸阀结构图

主要零件材料

序号NO. 零件名称 材  质
1 阀  体 不锈钢CF8M/CF8
2 闸  板 不锈钢CF8M/CF8
3 阀  杆 不锈钢SS316/304
4 阀  盖 不锈钢CF8M/CF8
5 填  料 聚四氟乙烯
6 止推垫片 不锈钢SS304
7 阀杆架 不锈钢SS316/SS304
8 填  料 聚四氟乙烯PTFE
9 螺  母 不锈钢SS304
10 填料压盖螺母 不锈钢SS316/SS304
11 手  轮 铝合金
12 铭  牌 铝
13 手轮垫片 不锈钢SS304
14 手轮螺母 不锈钢SS304

主要连接尺寸及重量

尺寸SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100

安装与维护应注意以下事项

  1. 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞；
  2. 双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）；
  3. 带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）；
  4. 带传动机构的闸阀，按产品使用说明书的规定安装；
  5. 如果阀门经常开关使用 , 每月至少润滑一次；

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z11不锈钢内螺纹闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
