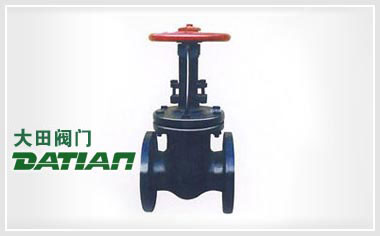

Z44平行式双闸板闸阀

概述

Z44平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。此类闸阀广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。

特点

  • 当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。
  • 用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。
  • Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。

性能规范

型号 公称压力（MPa） 试验压力（MPa） 工作温度（℃） 适用介质
强度（水） 密封（水）
Z44T-10 1.0 1.5 1.1 ≤120 蒸汽、水
Z44W-10 ≤100 油品、煤气

主要零件材料

零件名称 材料
Z44T-110 Z44W-10
阀体、阀盖、阀轮 灰铸铁 灰铸铁
阀板 灰铸铁+黄钢 灰铸铁
阀杆 碳钢 碳钢
丁楔 铸钢 铸钢
阀杆螺母 青钢 青钢

外形尺寸和连接尺寸

型号 公称通径

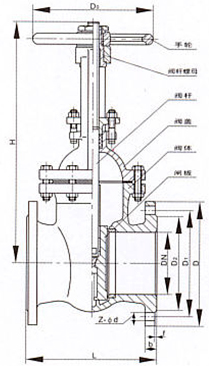

DN（mm）		 尺寸 重量（kg） Z44平行式双闸板闸阀结构图
L D D1 D2 b-f Z-Φd H Do
Z44T-10
Z44W-10
Z44H-10
Z44F-10		 40 165 145 145 85 18-3 4-18 240 135 16.5
50 180 160 160 100 20-3 4-18 260 180 20
65 195 180 180 120 20-3 4-18 300 180 25.5
80 210 195 195 135 22-3 4-18 345 200 31
100 230 215 215 155 22-3 8-18 395 200 47
125 255 245 245 185 24-3 8-18 478 240 64
150 280 280 280 210 24-3 8-23 558 240 100
200 330 335 335 265 26-3 8-23 720 320 144
250 380 390 390 320 28-3 12-23 845 320
300 420 440 440 368 28-4 12-23 990 400
350 450 500 500 428 30-3 16-23 1100 400
400 480 565 565 482 32-3 16-25 1200 500
450 510 615 615 532 32-3 20-25 1300 500
500 540 670 670 585 34-3 20-25 1500 500

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z44平行式双闸板闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
