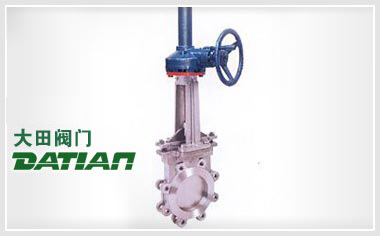

PZ543伞齿轮对夹式刀形闸阀

概述

PZ543伞齿轮对夹式刀形闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。

PZ543伞齿轮对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

产品特点

  • 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
  • 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
  • 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

PZ543伞齿轮对夹式刀形闸阀结构图

主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa		 50 48 90 110 300 4-M12 1.0MPa 50 48 100 125 300 4-M16
65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36


温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的PZ543伞齿轮对夹式刀形闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
