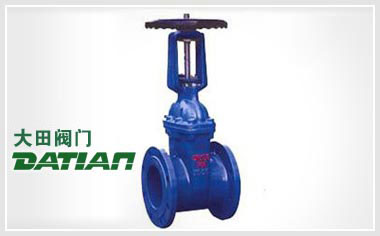

Z41明杆弹性座封闸阀

概述

Z41明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。

主要技术参数

公称压力：1 0～2 5MPa
公称通径：50--400mm
工作温度：O～80℃
适用介质：水、油、气等
法兰标准：GB／T 17241.6 GB9113
试验标准：GBl3927 APl598

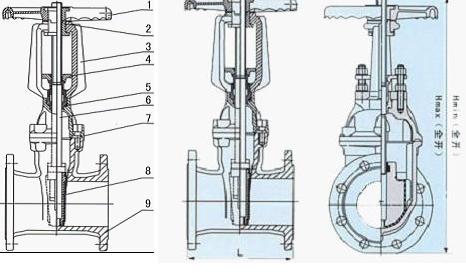

结构示意图

Z41明杆弹性座封闸阀结构示意图

主要零部件材料

序  号 零件名称 材    质
1 手  轮 可锻铸铁
2 阀杆螺母 铜合金
3 支  架 灰铸铁、球墨铸铁、铸钢
4 压  盖 球墨铸铁、铸钢
5 密封圈 丁腈橡胶、三元乙丙
6 阀  杆 不锈钢
7 中口垫 丁腈橡胶、三元乙丙
8 闸  板 球墨铸铁+三元乙丙或丁腈橡胶
9 阀  体 灰铸铁、球墨铸铁、铸钢

主要连接外型尺寸 单位mm

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
Hmin （全关） 322 332 350 420 581 581 736 882 1109 1300 1380
Hmix （全开） 374 398 429 524 721 736 942 1013 1117 1655 1805

安装事项

  1. 明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用，并且严禁碰撞，避免破损;
  2. 明杆闸阀应该垂直安装，就是将阀杆安置在垂直位置，手轮放在顶端;
  3. 带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
  4. 带有传动机构的闸阀要按照指定的安装说明书进行安置;
  5. 如果经常使用明杆闸阀，最少每个月就要进行清洗、润滑一次。



温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z41明杆弹性座封闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
