PZL43链轮对夹式刀形闸阀

概述

PZL43链轮对夹式刀形闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。此类闸阀占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

产品特点

  • 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
  • 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
  • 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

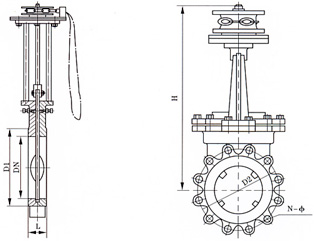

PZL43链轮对夹式刀形闸阀结构图

主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa		 50 48 90 110 325 4-M12 1.0
MPa		 50 48 100 125 325 4-M16
65 48 110 130 340 4-M12 65 48 120 145 340 4-M16
80 51 125 150 355 4-M16 80 51 135 160 355 4-M16
100 51 145 170 405 4-M16 100 51 155 180 405 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 520 8-M16 150 57 210 240 520 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 925 12-M20 350 76 428 460 925 16-M20
400 89 462 495 1030 16-M20 400 89 482 515 1030 16-M22

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的PZL43链轮对夹式刀形闸阀 性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
