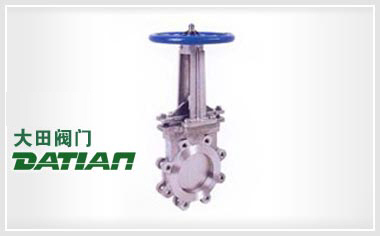

PZ43手动对夹式刀型闸阀

概述

PZ43手动对夹式刀形闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。

PZ43手动对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

产品特点

  • 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
  • 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
  • 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

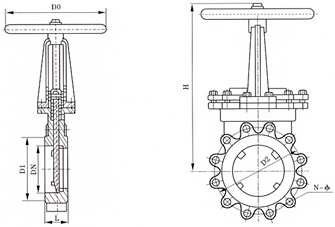

PZ43手动对夹式刀形闸阀结构图

主要性能规范

公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6		 1.5
2.4		 1.1
1.8		 ≤100℃-900℃≤100℃ 纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)

MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的PZ43手动对夹式刀型闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
