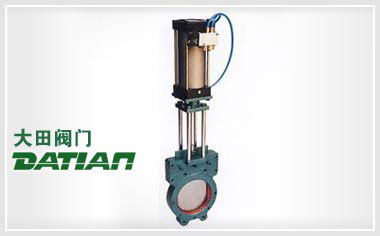

Z673X气动浆液阀

概述

Z673X气动浆液阀 适用于煤粉、煤炭、糖浆、污水，是造纸行业一种理想的密封阀门，在管道上作调节和节流使用，可在任意位置安装。

适用介质

采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。

产品特点

  1. 结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数??；
  2. 密封面采用不锈钢和硬质合金，使用寿命长 ；
  3. 采用柔和石墨填料，密封可靠，操作轻便灵活 ；
  4. 驱动方式为气动；

结构示意图

Z673X气动浆液阀结构示意图

主要性能规范

公称压力PN（MPa) 试验压力（MPa) 适用介质 工作温度（℃）
壳体 密封
0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤100℃
1.0 1.5 1.1

主要外形及连接尺寸(mm)

公称压力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z673X气动浆液阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
