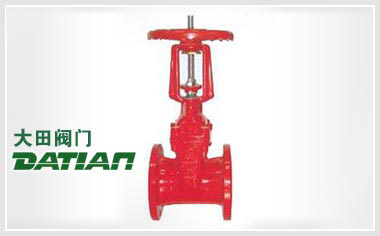

XZ41消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。
公称压力：l0～25MPa
公称通径：50～400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/Tl7241.6GB9113
试验标准：GBl3927APl598
.jpg)
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中口垫 | 丁腈橡胶、三元乙丙 |
| 8 | 闸扳 | 球墨铸铁+三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin （全关） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmix （全开） | 374 | 389 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的XZ41消防专用明杆弹性座封闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
