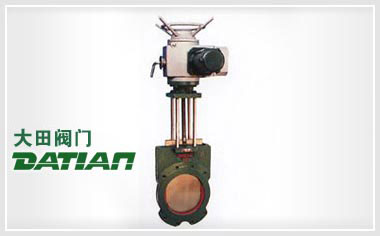

Z973X电动浆液阀

概述

Z973X电动浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了电动浆液闸阀的综合性能。电动浆液闸阀具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。电动浆液闸阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。

特点

  1. 采用对夹式结构，体积小，重量轻。
  2. 完全敞开的通道，可以防止介质在阀内沉积。
  3. 新研制的U型封存圈，可发保证阀门的良好密封性。
  4. 闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
  5. 流阻小。
  6. 安装装维修方便。

结构示意图

Z973X电动浆液阀结构示意图

主要性能规范

公称压力PN 密封试验 壳体试验 工作温度 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃～120℃ 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa 1.5MPa 1.5MPa

主要外形及连接尺寸(mm)

DN L D2 D1 H L0 L1 L2
0.6 1.0
50 48 48 125 100 600
65 48 48 145 120 670
80 50 50 160 135 680
100 50 50 180 155 700
125 50 50 210 185 720
150 60 60 240 210 790
200 60 60 295 265 850
250 70 70 350 320 1100
300 70 80 400 368 1180
350 80 90 460 428 1280
400 80 120 515 482 1460
450 90 120 565 532 1600
500 90 130 620 585 1800
600 140 140 725 685 2100
700 140 140 840 800 2300
800 190 190 950 905 2500
900 203 203 1050 1005 2700
1000 216 216 1160 1115 2900
1200 254 254 1380 1325 3400

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z973X电动浆液阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
