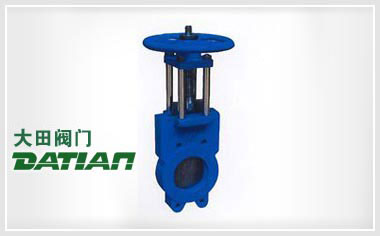

Z73X手动浆液阀

概述

Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。

说明

公称通径：50~1000 mm
公称压力：0.25~1.6 PN
流体温度：80 ℃
环境温度：常温 ℃
压力：0.25~1.6 mPa

结构特点

  1. 采用对夹式结构，体积小，重量轻。
  2. 完全敞开的通道，可以防止介质在阀内沉积。
  3. 新研制的U型封存圈，可发保证阀门的良好密封性。
  4. 闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
  5. 流阻小。
  6. 安装装维修方便。

结构示意图

Z73X手动浆液阀结构示意图

主要外形及连接尺寸(mm)

公称压力MPa 试验压力 工作温度 适用介质
壳体MPa 密封MPa
0.6 0.9 0.66 ≤80℃ 纸浆、煤浆、水、灰渣
1.0 1.5 1.1 ≤80℃

主要外形及连接尺寸(mm)

公称通径DN L D D1 D0 H n-M
PN6 PN10
50 48 48 125 100 180 295 4-M16
65 48 48 145 120 180 305 4-M16
80 50 50 160 135 220 330 8-M16
100 50 50 180 155 220 380 8-M16
125 50 50 210 185 240 415 8-M16
150 60 60 240 210 280 490 8-M20
200 60 60 295 265 280 550 8-M20
250 70 70 350 320 360 693 12-M20
300 80 80 400 368 400 796 12-M20
350 80 90 460 428 400 895 16-M20
400 90 120 515 482 500 1004 16-M22
450 90 120 565 532 500 1110 20-M22
500 90 130 620 585 600 1210 20-M22
600 140 140 725 685 700 1460 20-M27
700 140 140 840 800 800 1680 24-M27
800 190 190 950 905 800 1910 24-M30
900 203 203 1050 1005 800 2130 28-M30
1000 216 216 1160 1115 800 2350 28-M30
1200 254 254 1380 1325 800 2650 32-M30


温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z73X手动浆液阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
