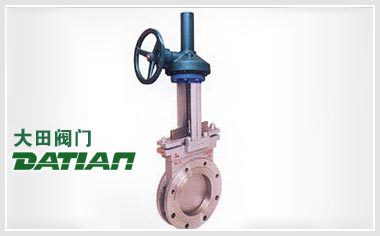

PZ573伞齿轮对夹式刀形闸阀

概述

PZ573伞齿轮对夹式刀形闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。

PZ573伞齿轮对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

产品特点

  • 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
  • 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
  • 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

PZ573伞齿轮对夹式刀形闸阀结构图

主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 475 4-M12 1.0 50 43 100 125 475 4-M16
65 46 110 130 500 4-M12 65 46 120 145 500 4-M16
80 46 125 150 535 4-M16 80 46 135 160 535 4-M16
100 52 145 170 605 4-M16 100 52 155 180 605 8-M16
125 56 175 200 665 8-M16 125 56 185 210 665 8-M16
150 56 200 225 765 8-M16 150 56 210 240 765 8-M20
200 60 255 280 880 8-M16 200 60 265 295 880 8-M20
250 68 310 335 1020 12-M16 250 68 320 350 1020 12-M20
300 78 362 395 1220 12-M20 300 78 368 400 1220 12-M20
350 78 412 445 1375 12-M20 350 78 428 460 1375 16-M20
400 102 462 495 1560 16-M20 400 102 482 515 1560 16-M22
450 114 518 550 1720 16-M20 450 114 532 565 1720 20-M22
500 127 568 600 1870 16-M20 500 127 585 620 1870 20-M22
600 154 670 705 2220 20-M22 600 154 685 725 2220 20-M27
700 165 775 810 2570 24-M22 700 165 800 840 2570 24-M27
800 190 880 920 3030 24-M27 800 190 898 950 3030 24-M30
900 203 980 1020 3430 24-M27 900 203 1005 1050 3430 28-M30
1000 216 1080 1120 3470 28-M27 1000 216 1110 1160 3470 28-M30
1200 254 1295 1340 4230 32-M30 1200 254 1325 1380 4230 32-M36

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的PZ573伞齿轮对夹式刀形闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
