Z573X伞齿轮浆液阀

概述

Z573X伞齿轮浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的基础上开发出来的一种新型产品。主体采用铸造，铸铁材质。通径从DN50-DN1200。产品广泛用于化工，煤炭，食品，污水，造纸，钢铁等到领域，是一种理想的密封阀门。链轮式浆液阀主要由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转伞齿轮完成，顺时旋转时，阀门关闭;反之为开放。也可根据客户需要旋转安装其他驱动方式如电动装置，气动装置、电液动装置。

主要性能规范

公称压力PN 密封试验 壳体试验 工作温度 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃～120℃ 泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa 1.1MPa 1.5MPa

主要外形及连接尺寸(mm)

公称通径DN 结构长度L D1 D2 H L0 D0 n-M
0.6 1.0.
50 48 48 100 125 300 400 250 4-M16
65 48 48 120 145 310 400 250 4-M16
80 50 50 135 160 330 400 250 4-M16
100 50 50 155 180 380 400 250 8-M16
125 50 50 185 210 440 400 250 8-M16
150 60 60 210 240 500 400 250 8-M20
200 60 60 265 295 580 400 250 8-M20
250 70 70 320 350 670 420 300 12-M20
300 70 80 368 400 820 420 300 12-M20
350 80 90 428 460 900 420 300 16-M20
400 90 120 482 515 1020 420 300 16-M22
450 90 120 532 565 1150 420 300 20-M22
500 90 130 585 620 1250 420 300 20-M22
600 140 140 685 725 1500 420 300 20-M27
700 140 140 800 840 1750 420 300 24-M27
800 190 190 905 950 2000 420 300 24-M30
900 203 203 1005 1050 2300 420 300 28-M30
1000 216 216 1115 1160 2500 420 300 28-M30
1200 254 254 1325 1380 2800 420 300 32-M36

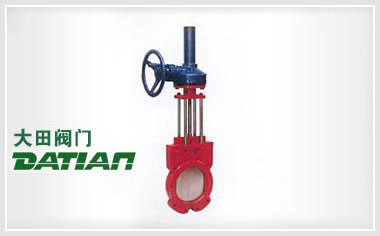

Z573X伞齿轮浆液阀 Z573X伞齿轮浆液阀结构图
Z573X伞齿轮浆液阀 Z573X伞齿轮浆液阀结构图

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z573X伞齿轮浆液阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
