PZ73手动刀型闸阀

概述

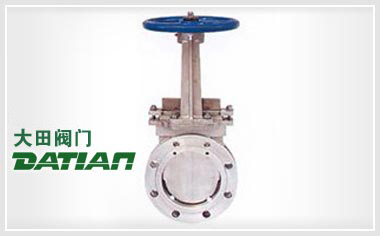

PZ73手动刀型闸阀，手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金，聚四氟乙烯或为不锈钢本体加工，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。 采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

结构示意图

PZ73手动型闸阀结构示意图

主要性能规范

公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6		 1.5
2.4		 1.1
1.8		 ≤100℃
≤100℃		 纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)

MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
900 203 1110 1050 1005 2300 28-M30 680 900
1000 216 1220 1160 1115 2500 28-M30 700 1050
1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950
900 203 1125 1050 998 2300 28-M36 680 1020
1000 216 1255 1170 1110 2500 28-M42 700 1120
1200 254 1485 1390 1325 2800 32-M48 800 1480


温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的PZ73手动刀型闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
