Z45暗杆楔式单闸板闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
| 型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | |
|---|---|---|---|---|---|
| 强度（水） | 密封（水） | ||||
| Z45T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 |
| Z45W-10 | ≤100 | 油品、煤气 | |||
| 零件名称 | 材料 | |
|---|---|---|
| Z45T-110 | Z45W-10 | |
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 |
| 阀板 | 灰铸铁+黄钢 | 灰铸铁 |
| 阀杆 | 碳钢 | 碳钢 |
| 手轮 | 灰铸铁 | 灰铸铁 |
| 阀杆螺母 | 青钢 | 青钢 |
| 型号 | 公称通径 DN（mm） |
尺寸 | 重量（kg） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | |||
| Z45T-10 Z45W-10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 240 | 140 | 16.5 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 295 | 160 | 20 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 160 | 25 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 350 | 200 | 33 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 390 | 200 | 44 | |
| 125 | 250 | 250 | 210 | 185 | 24-3 | 8-18 | 440 | 240 | 60 | |
| 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 490 | 240 | 98.5 | |
| 200 | 292 | 330 | 295 | 265 | 26-3 | 8-23 | 620 | 320 | 135 | |
| 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 680 | 320 | 185 | |
| 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 880 | 400 | ||
| 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 888 | 400 | ||
| 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 500 | |||
| 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 500 | |||
| 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 500 | |||
 |
 |

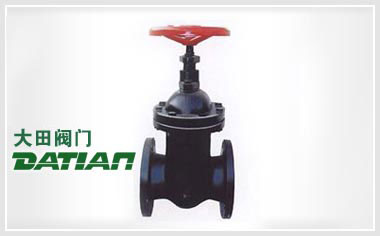

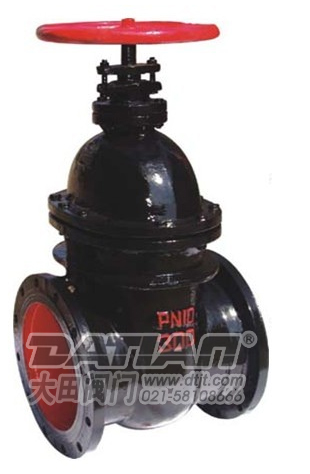

| Z45暗杆楔式单闸板闸阀 | Z45暗杆楔式单闸板闸阀 结构图 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z45暗杆楔式单闸板闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
