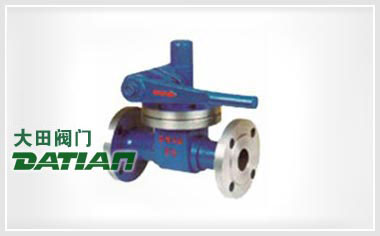

Z44快速排污阀

概述

Z44H快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。Z44H排污阀不仅结构简单、密封性好，而且安装尺寸小、材料耗用少、重量轻、体积小，特别是驱动力矩小，操作简便，易实现快速启闭。

标准规范

结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

结构特点

  1. 阀体与阀盖采用夹箍式连接，结构紧凑，拆卸方便，便于安装，支管为焊接连接。
  2. 采用压力自紧式密封结构，密封圈由成型的石棉盘根制成，介质压力越高、密封性越好。
  3. 介质由支管流入向下排污。
  4. 阀瓣为活塞式结构，并进行渗硼处理。耐腐蚀，抗冲蚀。使用寿命长。

主要性能规范

型   号 公称压力 试验压力Ps（MPa） 适用介质 适用介质（℃） Z44快速排污阀 概述
Z/P44 48H-16C 1.6 2.4 1.8 水、蒸汽 ≤250
Z/P44 48H-16
Z/P44 48H-25C 2.5 3.8 2.8
Z/P44 48H-25         ≤425
Z/P44 48H-40C 4.0 6.0 4.4
Z/P44 48H-40         ≤250

主要零件材料

零件名称 阀体、阀盖 阀座、闸板 阀  杆 齿轮轴 填  料 垫 片 扳 手
 Z/P44 48H-16C Z/P44 48H-25 Z/P44 48H-40 铸钢 铬不锈钢 铬不锈钢 铬不锈钢 油浸石墨 石棉盘根 橡胶石 棉板 球墨 铸铁

主要尺寸及重量

公称压力 PN（MPa） 公称通径 DN（mm）   重量（kg）
L D D1 D2 D6 b ZΦd H LO
1.6 25 160 115 85 65 - 14 4-Φ14 160 180 10
32 200 135 100 78 - 16 4-Φ18 180 200 11
40 230 145 110 85 - 16 4-Φ18 220 220 16
50 250 160 125 100 - 16 4-Φ18 230 240 20
65 265 180 145 120 - 18 4-Φ18 250 280 28
80 280 195 160 135 - 20 8-Φ18 280 350 38
2.5 25 160 115 85 65 - 16 4-Φ14 160 180 10
32 200 135 100 78 - 18 4-Φ18 180 200 11
40 200 145 110 85   18 4-Φ18 220 220 16
50 250 160 125 100 - 20 4-Φ18 230 240 20
65 265 180 145 120 - 22 8-Φ18 250 280 28
80 280 195 160 135 - 22 8-Φ18 280 350 38
4.0 25 160 115 85 65 58 16 4-Φ14 160 180 10
32 180 135 100 78 66 18 4-Φ18 180 200 11
40 230 145 110 85 76 18 4-Φ18 220 220 16
50 250 160 125 100 88 20 4-Φ18 230 240 20
65 265 180 145 125 110 22 8-Φ18 250 280 28
80 280 195 160 135 121 22 8-Φ18 280 350 38

安装说明

  1. 多通排污阀必须垂直安装在水平管道上。
  2. 将管道清洗干净后，才可安装阀门。
  3. 逆时针转动手轮阀杆带动阀芯逐渐上移，密封面脱开，阀芯上的导流座逐渐移出阀座内孔，形成窄缝间隙，介质通过阀座上的对称节流孔进入阀座内部，少量介质可通过窄缝流出，逐渐降低系统压力。
  4. 继续逆时针转动手轮，阀芯向上运动，导流座上的节流孔移出阀座内腔，较多的介质通过导流座和阀套节流后顺利排出。
  5. 继续逆时针转动手轮，阀芯向上移至全开位置，此时，介质压力大大降低，大量杂质可直接从阀套节流孔处排出，并在倒置的密封座处形成涡流，不断清洁密封面，防止杂质粘附在密封面上。
  6. 顺时针转动阀门，阀杆带动阀芯下移，此时排污已结束，系统压力较低，阀套上的节流孔面积逐渐减小，导向套靠近阀座，并改变介质流向，介质经节流后以一定速度通过阀芯和阀做密封面，逐渐加强对密封面的清洁力度。
  7. 继续转动手轮，阀芯上的导流座进入阀座内孔，形成窄缝节流，由于排污接近结束，介质中杂质已经较少，导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面，介质通过窄缝快速流出，彻底清扫密封面，保证密封副接触时达到零泄漏。
  8. 继续转动手轮，阀芯和密封座接触。实现密封。

排污阀原理

排污阀阀体与阀盖采用夹箍式连接,排污阀结构紧凑,排污阀拆卸方便,排污阀便于安装,排污阀支管为焊接连接。排污阀采用压力自紧式密封结构,排污阀密封圈由成型的石棉盘根制成,排污阀介质压力越高、密封性越好。排污阀介质由支管流入向下排污。排污阀阀瓣为活塞式结构并进行渗硼处理。排污阀耐腐蚀抗冲蚀使用寿命长。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z44快速排污阀 性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
