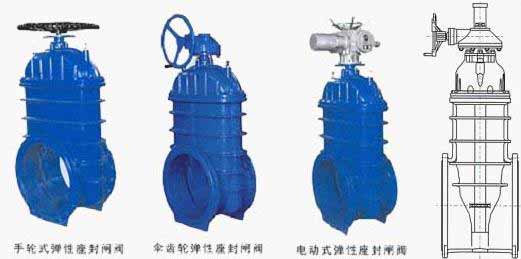

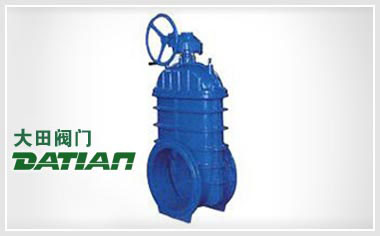

Z545伞齿轮弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，除具有弹性座封闸阀的优点之外,还具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用尸的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能较好，安全可靠，使用寿命长。可立式或卧式安装，广泛应用于给排水系统、污水处理系统、市政建设及矿山、冶金、电厂等行业。
公称压力：10～25MPa
工作温度：0～80"C
法兰标准：GB/Tl7241.6GB9113
公称通径：500～1200mm
适用介质：水、油、气等
试验标准：GBl3927APl598
| 名称 | 材质 |
|---|---|
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶脏 |
| 内六角螺栓 | 碳化处理 |
| 密封圈 | 三元乙丙或丁腈橡胶 |
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 阀杆 | 不锈钢 |
| “O”形密封圈 | 丁腈橡胶 |
| 止推轴承 | 锡青铜 |
| 螺栓 | 碳钢、合金钢 |
| 压盖 | 球墨铸铁、铸钢 |
| 防尘罩 | 丁腈橡胶 |
| 手轮 | 可锻铸铁 |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
|---|---|---|---|---|---|---|---|
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H（手轮） | 1480 | 1665 | 2200 | 2800 | 2800 | 300 | 3000 |
| H（伞齿轮） | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H（电动） | 电动装置可由用户指定 | ||||||
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z545伞齿轮弹性座封闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
