浮动式锻钢球阀

概述

大田阀门公司生产销售的浮动式锻钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

技术规范

设计标准Design Standard	GB/T12237	API608
结构长度Face to Face	GB/T12221	ASME16.10
法兰尺寸 Flanged Size	GB/T9113 JB/T79	ASME16.5
检查与实验Test＆Inspection	JB/T9092	API598
注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

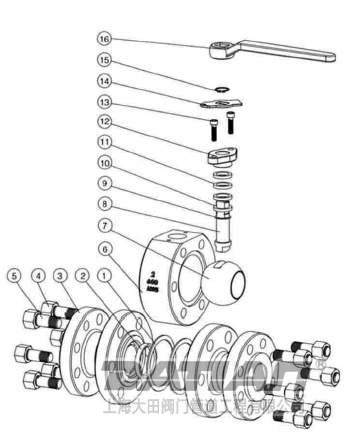

主要零件材质

序号	零件名称	GB	ASTM
序号	零件名称	材质
1	侧阀体	WCB	A216-WCB
2	螺母	35	A194-2H
3	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
4	螺柱	35CrMoA	A193-B7
5	阀体	WCB	A216-WCB
6	阀座	PTFE	PTFE
7	球体	25+ENP	A105 + ENP
8	阀杆	1Cr13	A182-F6a
9	垫片	PTFE	PTFE
10	填料	柔性石墨	柔性石墨
11	填料压盖	WCB	A216-WCB
12	螺钉	35	A194-2H
13	定位片	Q235A	碳钢
14	挡圈	65Mn	AISI 1566
15	手柄	KT330-08	A47-667 235 10

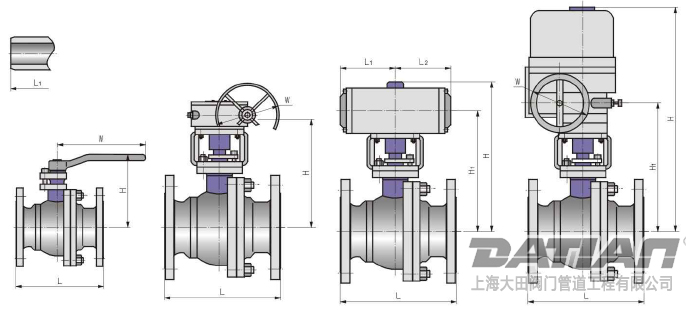

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)

PN1.6MPa CLASS 150 10K(JIS) 浮动式锻钢球阀

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
150LB法兰	L	108	117	127	-	165	178	190	203	229	356	394	457	-
1.6MPa法兰	L	130	140	150	165	180	200	200	250	280	320	360	400	-
10K(JIS)法兰	L	108	117	127	-	165	178	190	203	229	365	394	457	533
对焊	L1	140	152	165	-	190	216	241	282	305	381	403	419	-
手动	H	73	78	86	-	102	130	142	191	200	226	242	285	-
	W	130	130	160	-	180	230	400	400	460	750	750	900	-
	Kg	3	4	6	-	12	15	19	22	46	65	85	127	-
涡轮蜗杆传动	H	-	-	-	-	-	-	-	-	-	-	260	300	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	110	175	-
气动	H	203	234	242	-	326	354	366	415	485	607	623	742	-
	H1	125	139	147	-	195	223	235	284	328	398	414	498	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.1	6.3	8.1	-	14.1	16.6	38.0	42.1	53.0	93.5	105.2	207.8	-
电动	H	-	-	-	-	-	432	443	454	493	574	646	678	-
	H1	-	-	-	-	-	337	348	359	398	424	496	528	-
	W	-	-	-	-	-	190	190	190	190	400	400	400	-
	型号	-	-	-	-	-	Q60-1	Q60-1	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg	-	-	-	-	-	23	25	60	75	97	162	226	-

浮动式锻钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)

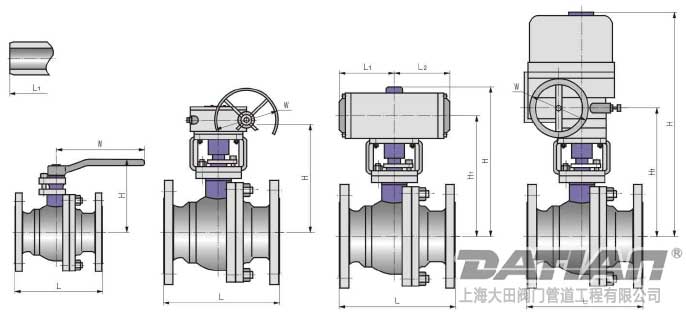

浮动式锻钢球阀尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200	250
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10
300LB法兰	L	140	152	165	-	190	216	241	282	305	381	403	502	-
2.5MPa法兰	L	130	140	150	165	180	200	220	250	320	400	400	550	-
4.0MPa法兰	L	130	140	150	180	200	220	250	280	320	400	400	550	-
20K(JIS)法兰	L	140	152	165	-	190	216	241	283	305	381	403	502	568
对焊	L1	140	152	165	-	190	216	241	282	305	381	403	502	-
手动	H	73	80	86	-	102	136	164	191	223	240	253	307	-
	W	140	140	180	-	230	240	400	400	750	750	900	1000	-
	Kg	4	6	6.8	-	11.2	18.3	32	38	78	85	102	125	-
涡轮蜗杆传动	H	-	-	-	-	-	-	-	-	-	-	325	387	-
	W	-	-	-	-	-	-	-	-	-	-	400	600	-
	型号	-	-	-	-	-	-	-	-	-	-	A	B	-
	Kg	-	-	-	-	-	-	-	-	-	-	148	196	-
气动	H	204	236	242	-	326	359	388	415	508	621	675	824	-
	H1	126	141	147	-	195	228	257	284	351	412	466	580	-
	L1	326	326	347	-	420	426	426	590	523	610	610	885	-
	L2	136	136	181	-	181	257	257	257	287	378	378	530	-
	型号	AG06	AG09	AG09	-	AG13	AG13	AG13	AG13	AW13	AW17	AW17	AW20	-
	Kg	6.2	6.4	8.5	-	16.9	20.9	42.5	52.7	77.9	107.0	130	220	-
电动	H						432	443	454	493	574	646	678	-
	H1						337	348	395	398	424	496	528	-
	W						190	190	190	190	400	400	400	-
	型号						Q60-1	Q60-1	Q60-1	Q60-1	Q120-1	Q120-1	Q120-1	-
	Kg						23	35	60	75	100	170	245	-

浮动式锻钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN	mm	15	20	25	32	40	50	65	80	100	125	150	200
NPS	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8
400LB法兰	L	165	190	216	-	241	292	330	356	406(432)	-	-	-
6.4MPa法兰	L	165	190	216	229	241	292	330	356	432	508	559	660
10.0MPa法兰	L	165	190	216	229	241	292	330	356	432	508	559	660
对焊	L1	165	190	216	-	241	292	330	356	406(432)	-	-	-
手动	H	73	80	86	-	110	142	171	185	220	-	-	-
	W	160	160	230	-	400	400	650	650	800	-	-	-
	Kg	4.5	6.2	7.5	-	12.5	26.1	38	44	65	-	-	-
涡轮蜗杆传动	H	-	-	-	-	-	-	-	182	217	-	-	-
	W	-	-	-	-	-	-	-	280	400	-	-	-
	型号	-	-	-	-	-	-	-	O	A	-	-	-
	Kg	-	-	-	-	-	-	-	50	95	-	-	-
气动	H	229	236	242	-	266	366	395	470	601	-	-	-
	H1	134	141	147	-	171	235	264	313	392	-	-	-
	L1	283	283	283	-	350	590	590	523	610	-	-	-
	L2	136	181	181	-	181	257	257	287	378	-	-	-
	型号	AG09	AG09	AG09		AG09	AG13	AG13	AG13	AW17	-	-	-
	Kg	6.5	6.8	9.3	-	17.8	33.6	45.1	55.3	81.3	-	-	-
电动	H	-	-	-	-	-	500	520	545	558	--	-	-
	H1	-	-	-	-	-	350	370	395	408	-	-	-
	W	-	-	-	-	-	190	1900	190	190	-	-	-
	型号	-	-	-	-	-	Q120-1	Q120-1	Q120-1	Q120-1	-	-	-
	Kg	-	-	-	-	-	26	41	72	92	-	-	-
