概述

大田阀门公司生产销售的Q941F-1=（PPL、M）-16，25电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。该电动法兰球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

特点

电动法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

1. 流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小;
2. 止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活;
3. 阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大;
4. 阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大;
5. 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长;
6. 下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封;
7. 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出;

结构长度：JB1686亦可按GB12221
结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。

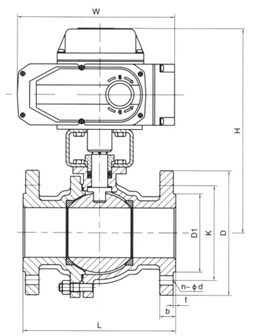

主要外形和连接尺寸 单位Unit:（mm）

电动法兰球阀附件的选项

根据不同控制和要求可选择下列附件：

• 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
• 调节型附件：电气定位器、气动定位器、电气转换器。
• 气源处理附件：空气过滤减压阀、气源处理三联件。
• 手动机构：HVSD手操机构

电动法兰球阀执行标准

1. 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2. 法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3. 结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4. 检验主试验：JB/T 9092、API 598。
