高压锻打小型球阀

应用规范

公称压力：10-32MPa
适用温度范围：-20~150℃
适用介质：水、油、气及某些腐蚀性液体。
螺纹类型：G·NPT BSPT.BSP.DIN259/2999

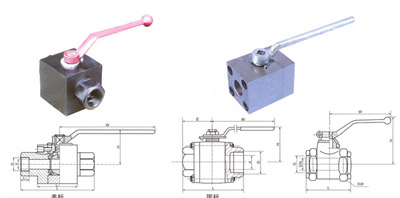

高压锻打小型球阀

主要零件材料 单位：mm

零件名称Part name 阀体body 球体Ball 阀杆Stem 密封圈Gastet
Q11N-100C
Q11N-160C
Q11N-320C		 35/45 1Cr18 1Cr18Ni9Ti 尼龙
nylon
Q11N-100P
Q11N-160P
Q11N-320P		 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R		 316/Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

美标主要尺寸 单位：mm

口径 d L L1 H W D L3
  流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
NPT3/8″ 10 100 60 62 150 1780 10
NPT1/2″ 15 100 60 65 150 21.85 10
NPT3/4″ 20 140 80 74 180 27.30 13
NPT1″ 25 140 80 80 180 34.05 13
NPT11/4″ 32 160 90 95 255 42.80 13
NPT11/2″ 40 180 100 98 255 48.80 13
NPT2″ 50 200 110 108 255 61.35 16
NPT21/2″ 65         74.20 16
NPT3″ 80         90.15 16
NPT4″ 100         115.80 19

采用：ASME、B16.11-1991标准。

国标主要尺寸 单位：mm

公称通径DN（mm）
Nominal
Diameter		 Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹
G screw		 尺寸（mm）Dimensions 管螺纹
G screw		 尺寸（mm）Dimensions
d L H W E H W SW L
5 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
40 11/2 32 130 76 254 65 11/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的高压锻打小型球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
