气动V型调节球阀

概述

大田阀门公司生产销售的气动V型调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并且流阻小，调节范围广，是一种用途广泛，高质量的调节阀。

气动V型调节球阀 V671H（F）-16

气动V型调节球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。气动V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

主要外形和连接尺寸 单位Unit:（mm）

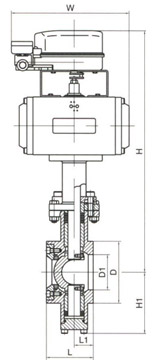

VQ671H-16 气动V型调节球阀结构图
通径DN L L1 D D1 H1 H W
mm in
25 1″ 50 25 64 38 57 330 140
40 1 1/2″ 60 25 82 49 63 375 164
50 2″ 75 32 100 60 92 398 190
65 2 1/2″ 85 38 120 75 100 408 210
80 3″ 100 45 131 89 108 450 247
100 4″ 115 50 158 113 117 465 276
125 5″ 135 55 180 140 140 525 348
150 6″ 160 65 216 164 177 578 378
200 8″ 200 80 268 205 200 650 432

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的气动V型调节球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
