气动三通法兰球阀

概述

大田阀门公司生产销售的Q648/649F（PPL、M）-16气动三通法兰球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

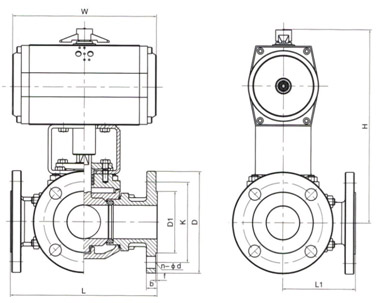

气动三通法兰球阀结构图

工作原理

气动三通法兰球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。

特点及用途

  1. 气动三通法兰球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。
  2. 气动三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
  3. 球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

主要外形和连接尺寸 单位Unit:（mm）

Q648/649F-16
通径DN L L1 D K D1 n-Φd b f H W
mm in
25 1″ 200 100 115 85 65 4-Φ14 16 2 193 140
32 1 1/4″ 220 100 140 100 76 4-Φ18 18 2 212 164
40 1 1/2″ 250 125 150 110 84 4-Φ18 18 2 230 164
50 2″ 260 130 165 125 99 4-Φ18 20 3 268 190
65 2 1/2″ 300 150 185 145 118 4-Φ18 20 3 293 210
80 3″ 320 160 200 160 132 8-Φ18 20 3 325 247
100 4″ 370 185 220 180 156 8-Φ18 22 3 380 276
125 5″ 430 215 250 210 184 8-Φ18 22 3 468 348
150 6″ 480 240 285 240 211 8-Φ23 24 3 510 378
200 8″ 550 275 340 295 256 12-Φ23 24 3 655 432

法兰标准：GB9113亦可按ANSI B16.5、JIS B2212

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的气动三通法兰球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
