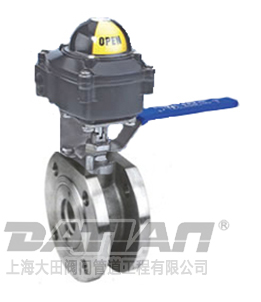

信号球阀

概述

XSQ72F（PPL、M）-16
大田阀门公司生产销售的信号球阀,本公司引进消化吸收技术，它由手动球阀与回信器（机械式或接近式）组成，此球阀主要应用于手动操作时，需开关信号反馈显示的场合。

特点

信号球阀具有结构紧凑、体积小、重量轻、安装方便等特点， 可广泛应用在石油、化工、冶金、电站、轻工等领 域，对油、水、气及纸浆或纤维状流体进行自动调  节或切断控制

主要外形和连接尺寸 单位Unit:（mm）

ZSQ72F-16
通径DN d L D K n-Md f H W W1
mm in
15 1/2″ 14 35 90 65 4-M12 2 170 145 90
20 3/4″ 19 38 100 75 4-M12 2 175 145 90
25 1″ 24 42 110 85 4-M12 2 180 160 90
32 11/4″ 29 50 135 100 4-M16 2 195 180 90
40 11/2″ 38 60 145 110 4-M16 2 205 220 90
50 2″ 48 72 160 125 4-M16 3 230 230 90
65 21/2″ 64 95 180 145 4-M16 3 245 250 90
80 3″ 72 118 195 160 8-M16 3 270 290 90
100 4″ 92 140 215 180 8-M16 3 290 350 90
125 5″ 110 175 245 210 8-M16 3   460 90
150 6″ 135 210 280 240 8-M20 3   610 90
200 8″ 175 300 335 295 12-M20 3   840 90

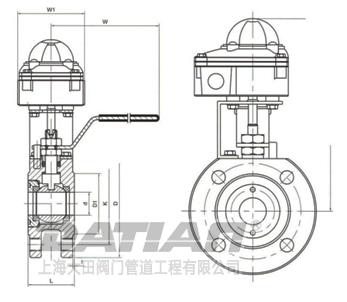

信号球阀 信号球阀外形结构图
信号球阀 信号球阀外形结构图

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的信号球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
