概述

SQ972F（PPL、M）-16
大田阀门生产销售的电动超短型球阀由DCL系列精小型电动执行器与超短球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，电动超短型球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节

特点

电动超短型球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

1. 流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小;
2. 止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活;
3. 阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大;
4. 阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大;
5. 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长;
6. 下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封;
7. 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出;

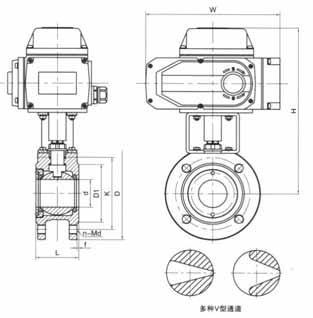

主要外形和连接尺寸 单位Unit:（mm）

SQ972F-16
通径DN		d	L	D	K	D1	n-Md	f	H	W
mm	in
15	1/2″	14	35	90	65	46	4-M12	2	190	196
20	3/4″	19	38	100	75	56	4-M12	2	195	196
25	1″	24	42	110	85	65	4-M12	2	210	196
32	1 1/4″	29	50	130	100	76	4-M16	3	220	196
40	1 1/2″	38	60	145	110	84	4-M16	3	230	196
50	2″	48	70	160	125	99	4-M16	3	265	196
65	2 1/2″	64	95	180	145	118	4-M16	3	300	255
80	3″	76	118	195	160	132	8-M16	3	325	255
100	4″	95	140	215	180	156	8-M16	3	350	255
125	5″	118	195	245	210	184	8-M16	3	375	255
150	6″	150	280	280	240	211	8-M20	3	420	255
200	8″	200	350	335	295	266	12-M20	3	460	255

结构长度：Q/OLF002-88
法兰标准：JB79亦可按GB9113、ANSI B16.5、JIS B2212
