轨道球阀

轨道球阀 概述

大田阀门公司生产销售的轨道球阀，又称为弹性球阀，和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。上球球阀是近年来被广泛采用的一种新型阀门。轨道球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

轨道球阀 结构特点

传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

  1. 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
  2. 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
  3. 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
  4. 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
  5. 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
  6. 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

轨道球阀 技术规范

设计依据Design Standard GB ASME
结构长度 Face to Face JB/T7745 GB/T 12221 ASME B 16.10
连接法兰Flanged Size GB/T 9113 JB/T 79 ASME B16.5 MSS SP44
对焊端 Butt welding End GB/T 12224 ASME B16.25
实验和检验 Test and Inspection JB/T 9092 API 598

注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

轨道球阀 主要零件材质

序号

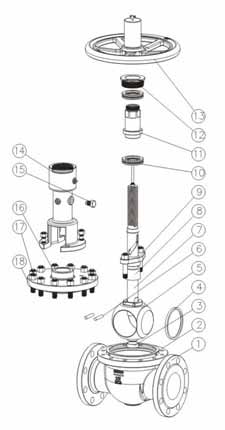

No		 零件名称 材质 轨道球阀结构图
GB ASTM
1 阀体 WCB A216-WCB
2 垫片 不锈钢+柔性石墨 不锈钢+柔性石墨
3 衬套 锡青铜+PTFE 锡青铜+PTFE
4 密封圈 PTFE、STEEL PTFE、STEEL
5 球体 WCB + H C r /STL WCB + H C r /STL
6 销 1Cr13 A276-410
7 阀杆 1Cr13 A182-F6a
8 填料 柔性石墨 柔性石墨
9 填料压盖 WCB A276-WCB
10 轴承 组合件
11 阀杆螺母 ZA19-4 A439-D2C
12 压盖 35 ANSI C 1036
13 手轮 QT400-17 QT400-17
14 支架 WCB A276-WCB
15 定位销 1Cr13 A276-410
16 阀盖 WCB A276-WCB
17 螺母 35 A194-2H
18 螺柱 35CrMoA A193-B7

注：

  • 抗硫型阀门该零件的材质为GB(1Cr18Ni9)、ASTM(A276-321)
  • 抗硫型阀门该零件的材质为GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
  • 系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

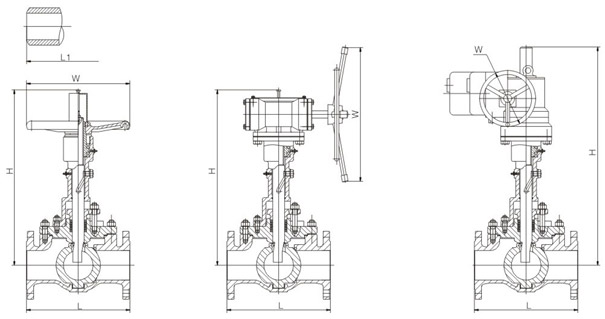

轨道球阀外形图

尺寸及重量 PN1.6、2.5 MPa CLASS 150

公称通径 Class150 PN1.6、2.5 手动 蜗轮蜗杆传动 电动
DN NPS L L1 L L1 H W Kg H W 蜗轮蜗杆装置 Kg H W 电动装置
Class150 PN1.6 PN2.5 Kg
15 1/2 108 - 130 140 310 180 16 - - - - 210 200 SMC-04 SMC-04 46
20 3/4 117 - 150 152 325 180 8 - - - - 225 200 SMC-04 SMC-04 48
25 1 127 - 160 165 345 200 12 420 200 O型（Type） 25 230 200 SMC-04 SMC-04 52
32 11/4 140 - 180 178 360 200 16 440 200 O型（Type） 29 290 500 SMC-03 SMC-03 58
40 11/2 165 190 200 190 380 200 19 455 200 O型（Type） 41 300 500 SMC-03 SMC-03 67
50 2 178 216 230 216 385 200 28 465 200 O型（Type） 56 570 460 ZA2-5 ZA2-5 70
65 21/2 190 241 290 241 393 300 43 480 200 O型（Type） 69 625 460 ZA2-5 ZA2-5 87
80 3 203 283 310 283 402 300 58 500 300 A型（Type） 85 760 460 ZA2-20 ZA2-20 102
100 4 229 305 350 305 510 300 75 510 300 A型（Type） 130 780 460 ZA2-20 ZA2-20 119
150 6 394 457 480 457 690 400 133 680 300 A型（Type） 207 850 460 ZA2-20 ZA2-30 200
200 8 457 521 600 521 785 500 225 820 400 B型（Type） 310 840 460 ZA2-30 ZA25-40 290
250 10 533 559 730 559 995 600 345 910 400 B型（Type） 496 960 460 ZA2-30 ZA2-30 410
300 12 610 635 850 635 1183 600 440 1090 400 B型（Type） 560 990 460 ZA3-60 ZA3-690 545
350 14 686 762 980 762 1254 650 775 1330 600 C型（Type） 895 1165 460 ZA3-60 ZA3-90 880
400 16 762 838 1100 838 1565 650 833 1380 600 C型（Type） 980 1385 460 ZA3-90 ZA3-120 973
450 18 864 914 1200 914 1637 700 1110 1450 800 D型（Type） 1280 1415 460 ZA4-120 ZA3-160 1250
500 20 914 991 1250 991 1705 700 1240 1840 800 D型（Type） 1400 1490 460 ZA4-240 ZA4-240 1380
600 24 1067 1143 1450 1143 1883 800 1673 1870 800 DA型（Type） 1820 1620 458 SMC-2 SMC-2 1851
700 28 1346 1346 1346 1346 2108 800 2600 2130 800 DA型（Type） 2950 1720 458 SMC-2 SMC-3 2800
800 32 1524 1524 1524 1524 - - 2820 - -   - 1825/1885   SMC-3 SMC-3 2930
900 36 1727 1727 1727 1727 - - 2950 - -   - 2250/2300   SMC-3 SMC-4 3150

轨道球阀(弹性球阀) Track Ball ValveQT(3、9)4(6)7F(H、Y)

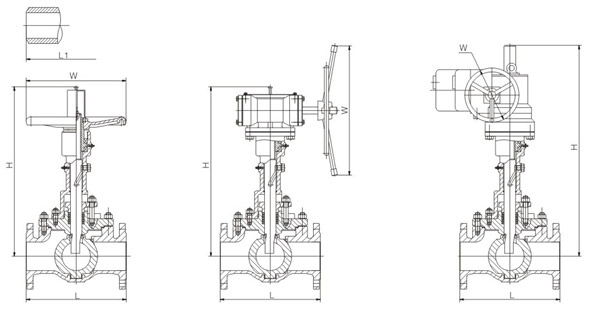

轨道球阀结构示意图

尺寸及重量 PN4.0MPa CLASS 300

公称通径 Class300 PN4.0MPa 手动 蜗轮蜗杆传动     电动
DN NPS L/L1 L L1 H W Kg H W 蜗轮蜗杆装置 Kg H W 电动装置 Kg
15 1/2 140 130 140 310 180 7 - - - - 215 200 SMC-04 47
20 3/4 152 150 152 325 180 9 - - - - 235 200 SMC-04 49
25 1 165 160 165 345 200 13 420 200 O型（Type） 25 250 500 SMC-03 53
32 11/4 178 180 178 360 200 18 440 200 O型（Type） 32 300 305 SMC-00 60
40 11/2 190 200 190 380 200 28 455 200 O型（Type） 40 305 305 SMC-00 70
50 2 216 230 216 385 200 30 465 200 O型（Type） 55 585 460 ZA2-10 72
65 21/2 241 290 241 393 300 45 480 300 A型（Type） 70 650 460 ZA2-10 89
80 3 283 310 283 402 300 66 500 300 A型（Type） 85 775 460 ZA2-20 110
100 4 305 350 305 510 300 78 510 300 A型（Type） 105 795 460 ZA2-20 122
150 6 403/457 480 457 690 400 152 680 400 B型（Type） 185 895 460 ZA25-40 217
200 8 502/521 600 521 785 500 230 820 400 B型（Type） 280 900 460 ZA3-30 295
250 10 568/559 730 559 995 600 375 910 400 B型（Type） 410 973 460 ZA25-40 440
300 12   850 635 1183 600 446 1090 600 C型（Type） 480 1135 460 ZA3-90 551
350 14   980 762 1254 650 795 1370 600 C型（Type） 850 1302 460 ZA3-120 900
400 16 762 1100 838 1565 650 950 1430 600 C型（Type） 1020 1514 460 ZA4160 1090
450 18 864 1200 914 1637 700 1130 1450 800 D型（Type） 1210 1534 460 ZA4-240 1270
500 20 914 1250 991 1705 700 1270 1840 800 D型（Type） 1350 1625 458 SMC-2 1410
600 24 1067 1450 1143 1883 800 1713 1870 800 DA型（Type） 1780 1686 458 SMC-2 1881
700 28 1346 1346 1346 2108 800 2650 2130 800 DA型（Type） 2550 1780 610 SMC-3 2830
800 32 1524 1524 1524 - - 2720 - - - - 1940 610 SMC-4 2950
900 36 1727 1727 1727 - - 2850 - - - - 2320 610 SMC-4 3100

轨道球阀(弹性球阀) QT(3、9)4(6) 7F(H、Y)

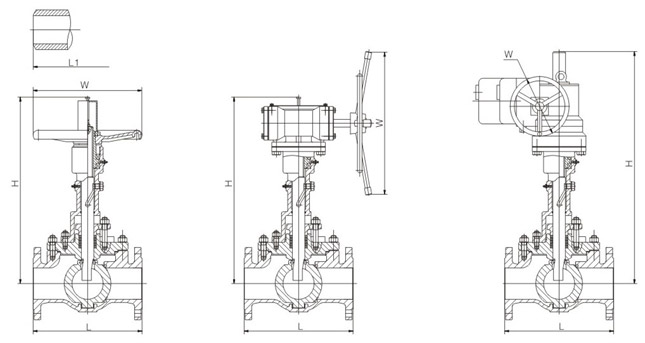

轨道球阀结构示意图

尺寸及重量 PN6.4MPa CLASS 400

公称通径 L L1 手动 蜗轮蜗杆传动 电动
DN NPS H W Kg H W 蜗轮蜗杆 装置 Kg H W 电动装置 Kg
15 1/2 165 165 320 200 8 390 200 O型（Type） 25 215 500 SMC-03 48
20 3/4 190 190 340 200 11 415 200 O型（Type） 30 240 500 SMC-03 51
25 1 216 216 360 200 16 435 200 O型（Type） 45 250 500 SMC-03 56
32 11/4 229 229 370 250 21 455 200 O型（Type） 50 300 305 SMC-00 61
40 11/2 241 241 395 300 33 465 200 O型（Type） 62 305 305 SMC-00 73
50 2 292 292 430 300 36 501 200 A型（Type） 68 585 460 ZA2-10 78
65 21/2 330 330 465 400 54 535 300 A型（Type） 85 650 460 ZA2-20 96
80 3 356 356 515 500 79 575 300 A型（Type） 98 775 460 ZA2-20 123
100 4 406 406 572 600 80 625 400 B型（Type） 112 800 460 ZA2-30 124
150 6 495 495 773 600 174 790 400 B型（Type） 215 895 460 ZA25-40 239
200 8 597 597 967 650 222 900 400 B型（Type） 360 900 460 ZA25-40 387
250 10 673 673 1225 650 323 1090 600 C型（Type） 425 970 460 ZA3-60 525
300 12 762 762 1350 700 435 1350 600 C型（Type） 580 1135 460 ZA3-120 675
350 14 826 826 1490 700 954 1490 600 C型（Type） 975 1305 460 ZA3-120 1094
400 16 902 902 1590 750 1140 1640 800 D型（Type） 1280 1515 460 ZA4-240 1316
450 18 978 978 1720 750 1355 1740 800 D型（Type） 1420 1585 460 ZA4-240 1534
500 20 1054 1054 1805 800 1524 1930 800 DA型（Type） 1690 1625 610 SMC-3 1740
600 24 1232 1232 1945 800 2055 2005 800 DA型（Type） 2150 1710 610 SMC-3 2225
700 28 1397 1397 2180 800 2740 2180 800 DB型（Type） 2880 1815 610 SMC-3 2950
800 32 1651 1651 - - 2880 - - - - 1975 610 SMC-4 3120
900 36 1880 1880 - - 3100 - - - - 2370 610 SMC-4 3350

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

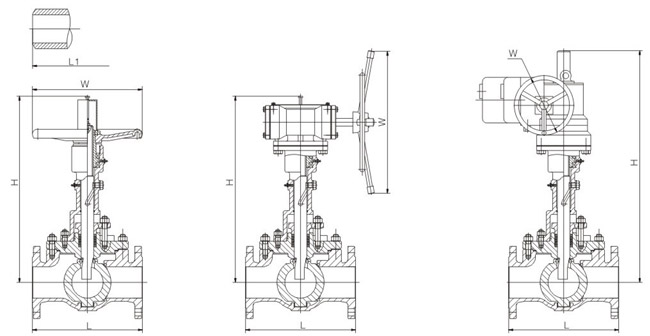

轨道球阀结构示意图

尺寸及重量 PN10.0MPa CLASS 600

公称通径 L L1 手动 蜗轮蜗杆传动 电动
DN NPS H W Kg H W 蜗轮蜗杆装置 Kg H W 电动装置 Kg
15 1/2 165 165 320 200 10 390 200 O型（Type） 25 230 500 SMC-03 50
20 3/4 190 190 340 200 13 415 200 O型（Type） 35 250 500 SMC-03 53
25 1 216 216 360 200 26 435 200 O型（Type） 48 300 305 SMC-00 66
32 11/4 229 229 370 250 28 455 200 O型（Type） 59 305 305 SMC-0 70
40 11/2 241 241 395 300 52 465 200 O型（Type） 76 585 305 SMC-0 94
50 2 292 292 430 300 60 501 300 A型（Type） 85 650 460 ZA2-20 104
65 21/2 330 330 465 400 86 535 300 A型（Type） 115 725 460 ZA2-20 130
80 3 356 356 515 500 103 575 300 A型（Type） 127 800 460 ZA2-30 147
100 4 432 432 572 600 110 625 400 B型（Type） 148 835 460 ZA2-30 175
150 6 559 559 773 600 287 790 400 B型（Type） 325 895 460 ZA3-60 392
200 8 660 660 967 650 520 900 400 B型（Type） 602 900 460 ZA2-60 625
250 10 787 787 1225 650 770 1090 600 C型（Type） 890 970 460 ZA3-90 910
300 12 838 838 1350 700 910 1350 600 C型（Type） 980 1135 460 ZA4-160 1090
350 14 889 889 1490 700 1045 1490 600 C型（Type） 1180 1305 460 ZA34-160 1225
400 16 991 991 1590 750 1880 1640 800 D型（Type） 1980 1515 460 ZA4-240 2060
450 18 1092 1092 1720 750 2050 1740 800 D型（Type） 2090 1585 458 SMC-2 2150
500 20 1194 1194 1805 800 2230 1930 800 DA型（Type） 2320 1625 610 SMC-3 2420
600 24 1397 1397 1945 800 2560 2005 800 DA型（Type） 2680 1710 610 SMC-3 2710
700 28 1549 1549 2180 800 2910 2180 800 DB型（Type） 3150 1815 610 SMC-4 3120
800 32 1778 1778 - - 3050 - - - - 1975 610 SMC-4 3300
900 36 2083 2083 - - 3300 - - - - 2370 610 SMC-4 3480

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

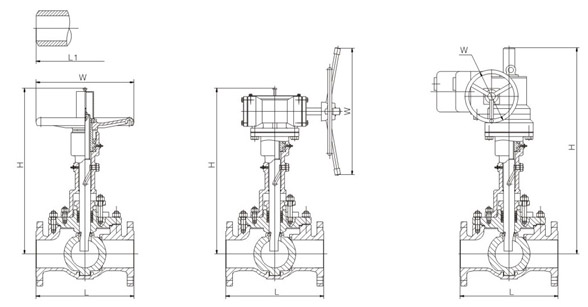

轨道球阀结构示意图

尺寸及重量 PN15.0MPa CLASS 900

公称通径 L L1 手动 蜗轮蜗杆传动 电动
DN NPS H W Kg H W 蜗轮蜗杆
装置		 Kg H W 电动装置 Kg
25 1 254 254 387 250 13 435 200 O型（Type） 45 300 305 SMC-00 66
32 11/4 279 279 400 250 26 490 200 O型（Type） 68 305 305 SMC-0 80
40 11/2 305 305 457 250 63 505 200 O型（Type） 95 585 305 SMC-0 103
50 2 368 368 480 300 74 560 300 A型（Type） 102 650 460 ZA2-20 116
65 21/2 419 419 500 300 108 590 300 A型（Type） 127 775 460 ZA2-20 152
80 3 381 381 560 360 129 610 300 A型（Type） 146 800 460 ZA2-30 173
100 4 457 457 575 400 138 690 400 B型（Type） 182 835 460 ZA2-30 200
150 6 610 610 780 450 372 705 400 B型（Type） 415 895 460 ZA3-60 478
200 8 737 737 980 500 650 930 600 C型（Type） 720 900 460 ZA2-60 790
250 10 838 838 1170 550 960 1130 600 C型（Type） 1020 920 460 ZA3-90 1143
300 12 965 965 1330 550 1021 1330 800 D型（Type） 1120 1135 460 ZA4-160 1200
350 14 1029 1029 1520 600 1250 1480 800 D型（Type） 1370 1305 460 ZA34-160 1430
400 16 1130 1130 1730 650 1430 1710 800 DA型（Type） 1510 1585 460 ZA4-240 1610
450 18 1219 1219 1840 700 1625 1920 800 DA型（Type） 1720 1625 456 SMC-2 1790
500 20 1321 1321 1920 800 1750 2080 800 DB型（Type） 1890 1710 610 SMC-3 1940

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的轨道球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
