三段式高压法兰球阀

概述

大田阀门公司生产销售的三段式高压法兰球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。此类球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用

应用

三段式高压法兰球阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

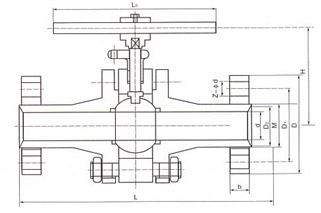

三段式高压法兰球阀结构图

特点

  1. 流体阻力小，全通径的球阀基本没有流阻。
  2. 结构简单、体积小、重量轻。
  3. 紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
  4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
  5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
  6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
  7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
  8. 由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

主要零件材料

型号 零件名称
阀体 球体、阀杆 密封圈 填料
Q41F型碳钢类 碳素铜铸件或锻件 2GrL3 增强聚四氟乙 聚四氟乙烯
Q41F型P类 铬镍钛不锈钢铸件或锻件 铬镍钛不锈钢
Q41F型R类 铬镍钼钛不锈钢或锻件 铬镍钼钛不锈钢

主要尺寸

公称压力：PN6.0MPa、PN22.0MPaNominal pressure
公称通DN/mm
Nominal Diameter		 尺寸/mm Dimensions
L D D1 D2 b Z-Φd M H L0
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 95 60 20 20 3-Φ18 M24×2 85 220
25 260 105 68 28 20 3-Φ18 M33×2 100 250
32 300 115 80 38 25 4-Φ18 M42×2 120 300
40 350 125 90 48 28 6-Φ26 M52×2 150 400
50 400 165 115 61 32 6-Φ26 M64×3 165 400
65 490 200 145 75 40 6-Φ29 M80×3 180 500
80 580 225 170 94 50 6-Φ33 M100×3 200 600
100 620 260 195 115 60 6-Φ36 M125×4 245 800
125 750 300 235 146 75 8-Φ39 M155×4 270 850
150 800 330 255 163 78 8-Φ42 M175×4 300 850
200 850 400 315 193 90 8-Φ48 M215×6 400 900
公称压力：PN32.0MPaNominal pressure
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 105 68 20 20 3-Φ18 M33×2 85 220
25 260 115 80 28 25 4-Φ18 M42×2 100 250
32 300 125 90 38 28 6-Φ26 M52×2 120 300
40 350 165 115 48 32 6-Φ26 M64×2 150 400
50 400 200 145 61 40 6-Φ29 M80×2 165 400
65 490 225 170 75 50 6-Φ33 M100×2 180 500
80 580 260 195 94 60 6-Φ36 M125×2 200 600
100 620 300 235 115 75 8-Φ39 M155×2 245 800
125 750 330 255 146 78 8-Φ42 M175×2 270 800
150 800 400 315 163 90 8-Φ48 M215×2 300 850
200 850 480 380 193 120 8-Φ60 M265×2 400 900

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的三段式高压法兰球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
