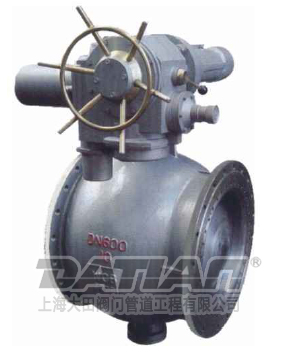

侧装偏心半球阀

概述

大田阀门公司生产销售的侧装偏心半球阀结构设计类似三偏心硬密封蝶阀，此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦， 密封面可实现自清洁，使用寿命长的特点，此外，调整或更换密封副，阀门可继续使用，避免了现行众多阀门密封失效整台报废的弊端，节省成本。

结构特点

  1. 阀座设外台阶与阀体内台阶相配合，防止 了球体与阀座发生卡阻或脱离现象；
  2. 利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密封性能安全可靠；阀门启闭时，球体与阀座完全脱开。消除了密封件的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题
  3. 非金属弹性材料被嵌于金属座中，阀座金属密封面收到良好的?；?
  4. 全开时流通能力大、压力损失小，且介质不会沉积在阀体中内;
  5. 使用寿命长，密封副耐磨，且有补偿量，阀座可调整或更换。

工作原理

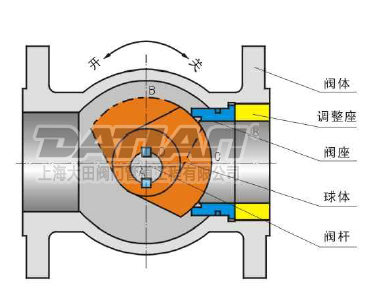

执行器（或扳手）带动阀杆迫使关闭件球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一凸轮状偏心，右旋进入阀座是阀门关闭保持优良密封，该产品按凸轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之为开。见下图：

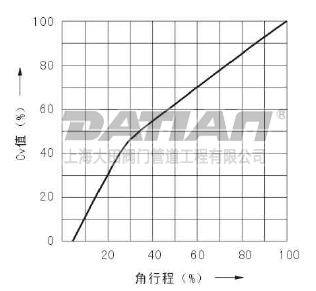

侧装偏心半球阀工作原理图 侧装偏心半球阀等百分比特性(%)
侧装偏心半球阀工作原理图 侧装偏心半球阀等百分比特性(%)

适用范围

半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。

主要设计参数

公称通径：DN50-1000 公称压力：PN1.0-10.0Mpa

材质

阀体：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球体：硬密封：ZG1Cr18Ni9Ti 软密封：CF8/CF8M
阀座：硬密封：2Cr13、1Cr18Ni9Ti 软密封：PTFE PPL
工作温度：硬密封：-40～425℃，软密封：-28～250℃

采用的主要标准

设计制造按 API6D GB/T12237-1989;
试验和检验按 AP1598 JB/T9092-1999;
法兰尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
结构长度按 KYV-2000

实验压力 单位：MPa

公称压力 常温最大工作压力 壳体实验压力 气密封试验压力 高压密封实验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5

使用范围

壳体材料 阀座材料 适作温度 适用介质
碳钢C型 PTFE+不锈钢 ≤150℃ 水、蒸汽
油品等
不锈钢
stainless steel		 ≤250℃
铬镍钛钢P型 PTFE+不锈钢 ≤150℃ 硝酸类
不锈钢 ≤200℃
铬镍钼钛钢P型 PTFE+不锈钢 ≤150℃ 醋酸类
不锈钢
stainless steel		 ≤200℃
铬镍钼钛钢I型 本体+硬质合金 ≤550℃ 蒸汽、冶
炼、能源

主要零件材料


阀体、阀盖		 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MoTi ZG15Cr1Mo1v
ASTM WCB CF8 CF8M WC9
球体 GB ZG2Cr13 ZG1Cr18Ni9Ti/
表面特殊处理		 ZG0Cr18Ni12MoTi
表面特殊处理		 ZG15Cr1Mo1v
表面特殊处理
ASTM CA15 CF8+HF CF8+HF WC9+HF
阀杆 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12MoTi 25Cr2Mo2v
ASTM 420 304 316 F22a
阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12MoTi D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 25 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1v
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

主要外形和连接尺寸

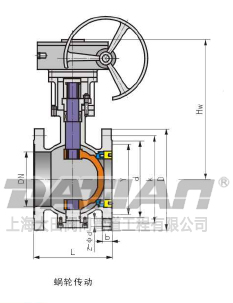

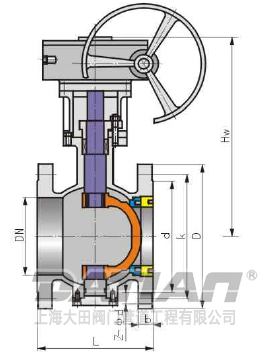

侧装偏心半球阀 侧装偏心半球阀结构图
侧装偏心半球阀 侧装偏心半球阀结构图
公称压力PN 公称通径DN 尺寸（mm）Dimensions
L D K d Y b Z-Φdo Ws Hs Hw Hd
1.6MPa 50 124 165 125 100 - 16 4-Φ18 230 164 260 310
65 145 185 145 120 - 18 4-Φ18 250 180 275 330
80 165 200 160 135 - 20 8-Φ18 300 200 300 360
100 194 220 180 155 - 20 8-Φ18 320 235 335 390
125 210 250 210 185 - 22 8-Φ18 400 260 335 405
150 229 285 240 210 - 24 8-Φ23 500 280 375 440
200 243 340 295 265 - 26 12-Φ23 800 320 410 470
250 297 405 355 320 - 30 12-Φ25 100 355 485 550
300 338 460 410 375 - 30 12-Φ25 1200 400 530 595
350 400 520 470 435 - 34 16-Φ25 - - 580 650
400 400 580 525 485 - 36 16-Φ30 - - 650 730
450 502 640 585 545 - 40 20-Φ30 - - 710 790
500 533 715 650 608 - 44 20-Φ34 - - 760 840
600 686 840 770 718 - 48 20-Φ41 - - 870 960
700 762 910 840 788 - 50 24-Φ41 - - 910 1080
800 864 1025 950 898 - 52 24-Φ41 - - 935 1125
900 914 1125 1050 998 - 54 28-Φ41 - - 995 1255
1000   1255 1170 1110 - 56 28-Φ48 - - 1080 1385
1200   1485 1390 1325 - 58 32-Φ54 - - 1175 1490
1400   1685 1590 1525 - 60 36-Φ54 - - 1280 1565
2.5MP 50 124 165 125 100 - 20 4-Φ18 230 164 260 310
65 145 185 145 120 - 22 8-Φ18 250 180 275 330
80 165 200 160 135 - 22 8-Φ18 300 200 300 360
100 194 230 190 160 - 24 8-Φ23 320 235 335 390
125 210 270 220 188 - 28 8-Φ25 400 260 355 405
150 229 300 250 218 - 30 8-Φ25 500 280 375 440
200 243 360 310 278 - 34 12-Φ25 800 320 410 470
250 297 425 370 332 - 36 12-Φ30 1000 355 485 550
300 338 485 430 390 - 40 16-Φ30 1200 400 530 595
350 400 555 490 448 - 44 16-Φ34 - - 580 650
400 400 620 550 505 - 48 16-Φ34 - - 650 730
450 502 670 600 555 - 50 20-Φ34 - - 710 790
500 533 730 660 610 - 52 20-Φ41 - - 760 840
600 686 845 770 718 - 56 20-Φ41 - - 870 960
700 762 960 875 815 - 60 24-Φ48 - - 990 1080
800 864 1085 990 930 - 64 24-Φ48 - - 935 1125
900 914 1185 1090 1025 - 66 28-Φ54 - - 995 1255
1000   1320 1210 1140 - 68 28-Φ58 - - 1080 1385
1200   1520 1420 1350 - 72 32-Φ58 - - 1175 1490
1400   1755 1640 1560 - 78 36-Φ65 - - 1280 1565

主要外形和连接尺寸

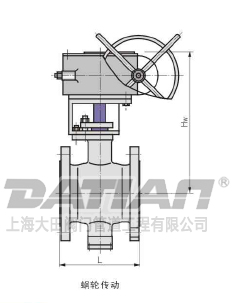

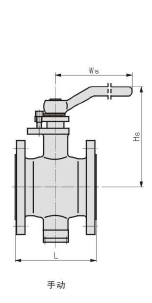

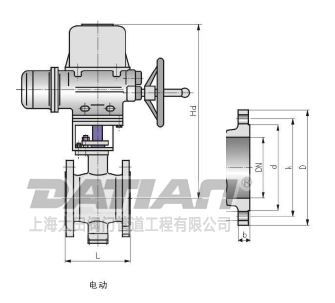

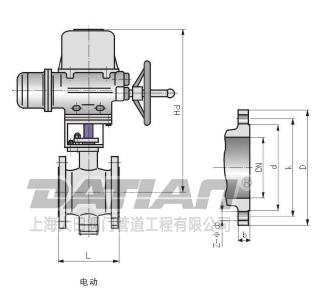

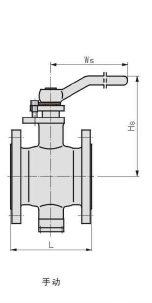

侧装偏心半球阀 手动 侧装偏心半球阀 蜗轮传动 侧装偏心半球阀 电动
侧装偏心半球阀 手动 侧装偏心半球阀 蜗轮传动 侧装偏心半球阀 电动

公称压力PN		 公称通径DN 尺寸（mm）Dimensions
L D K d Y b Z-Φdo Ws Hs Hw Hd
4.0MPa 50 124 165 125 100 88 20 4-Φ18 250 180 275 325
65 145 185 145 120 110 22 8-Φ18 300 200 290 345
80 165 200 160 135 121 22 8-Φ18 320 220 315 375
100 194 235 190 160 150 24 8-Φ23 400 260 350 405
125 210 270 220 188 176 28 8-Φ25 500 290 370 420
150 229 300 250 218 204 30 8-Φ25 800 310 390 755
200 245 375 320 282 260 38 12-Φ30 1000 350 435 495
250 297 450 385 345 313 42 12-Φ34 1200 390 510 575
300 338 515 450 408 364 46 16-Φ34 - - 555 620
350 400 580 510 465 422 52 16-Φ34 - - 605 675
400 400 660 585 535 474 58 16-Φ41 - - 675 755
450 502 685 610 560 524 60 20-Φ41 - - 735 815
500 533 755 670 612 576 62 20-Φ48 - - 785 870
6.4MPa 50 124 180 135 105 88 26 4-Φ23 400 180 275 325
65 145 205 160 130 110 28 8-Φ23 500 200 290 345
80 165 215 170 140 121 30 8-Φ23 650 220 315 375
100 194 250 200 168 150 32 8-Φ25 800 260 350 405
125 210 295 240 202 176 36 8-Φ30 1000 290 370 420
150 229 345 280 240 240 38 8-Φ34 1200 310 390 755
200 245 405 345 300 260 44 12-Φ34 1400 350 435 495
250 297 470 400 352 313 48 12-Φ41 - - 510 575
300 338 530 460 412 364 54 16-Φ41 - - 555 620
350 400 600 525 475 422 60 16-Φ41 - - 605 675
400 400 670 585 525 474 66 16-Φ48 - - 675 760

主要外形和连接尺寸

侧装偏心半球阀 手动 侧装偏心半球阀 蜗轮传动 侧装偏心半球阀 电动
侧装偏心半球阀 手动 侧装偏心半球阀 蜗轮传动 侧装偏心半球阀 电动
公称压力PN 公称通径DN 尺寸（mm）
L D K d Y b Z-Φdo Ws Hs Hw Hd
Class150 2〞 124 152 120.5 92 - 16 4-Φ19 230 164 260 310
  145 178 139.5 105 - 18 4-Φ19 250 180 275 330
3〞 165 190 152.5 127 - 19 4-Φ19 300 200 300 360
4〞 194 229 190.5 157 - 24 8-Φ19 320 235 335 390
5〞 210 254 216 186 - 24 8-Φ22 400 260 355 405
6〞 229 279 241.5 216 - 26 8-Φ22 500 280 375 440
8〞 243 343 298.5 270 - 29 8-Φ22 800 320 410 470
10〞 297 406 362 324 - 31 12-Φ25 1000 355 485 550
12〞 338 483 432 381 - 32 12-Φ25 1200 400 530 595
14〞 400 533 476 413 - 35 12-Φ29 - - 580 650
16〞 400 597 540 470 - 37 16-Φ29 - - 650 730
18〞 430 635 578 533 - 40 16-Φ32 - - 710 790
20〞 533 699 635 584 - 43 20-Φ32 - - 760 840
24〞 660 813 749.5 692 - 48 20-Φ35 - - 870 960
28〞 840 927 864 800 - 71 28-Φ35 - - 910 1080
32〞 864 1060 978 914 - 81 28-Φ41 - - 935 1125
36〞 914 1168 1086 1022 - 90 32-Φ41 - - 995 1255
40〞   1289 1200 1124 - 90 36-Φ41 - - 1080 1385
48〞   1511 1422 1359 - 108 44-Φ41 - - 1175 1490
56〞   1746 1651 1575 - 124 44-Φ48 - - 1280 1565
Class300 2〞 124 165 127 92 - 23 8-Φ19 250 180 275 325
  145 190 149 105 - 26 8-Φ22 300 200 290 345
3〞 165 210 168.5 127 - 29 8-Φ22 320 220 315 375
4〞 194 254 200 157 - 32 8-Φ22 400 260 350 405
5〞 210 279 235 186 - 35 8-Φ22 500 290 370 420
6〞 229 318 270 216 - 37 12-Φ22 800 310 390 455
8〞 245 381 330 270 - 42 12-Φ25 1000 350 435 495
10〞 297 445 387.5 324 - 48 16-Φ29 1200 390 510 575
12〞 338 521 454 381 - 51 16-Φ32 - - 555 620
14〞 400 584 514.5 413 - 54 20-Φ32 - - 605 675
16〞 400 648 571.5 470 - 58 20-Φ35 - - 675 755
18〞 502 711 628.5 533 - 61 24-Φ35 - - 735 815
20〞 533 775 686 584 - 64 24-Φ35 - - 785 870

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的侧装偏心半球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
