大田阀门生产销售的BQ673/674F（PPL、M）-16气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
| 通径DN | d | G | A | B | L | D | K | D1 | n-Md | f | H | W | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | in | BQ73 | BQ74 | |||||||||||
| 15 | 1/2″ | 14 | G1/2″ | 150 | 15 | 35 | 90 | 65 | 46 | 4-12 | 4-14 | 2 | 170 | 140 |
| 20 | 3/4″ | 19 | G1/2″ | 160 | 20 | 38 | 100 | 75 | 56 | 4-12 | 4-14 | 2 | 175 | 140 |
| 25 | 1″ | 25 | G1/2″ | 190 | 20 | 42 | 110 | 85 | 65 | 4-12 | 4-14 | 2 | 180 | 140 |
| 32 | 1 1/4″ | 29 | G1/2″ | 210 | 25 | 50 | 135 | 100 | 76 | 4-16 | 4-14 | 2 | 215 | 164 |
| 40 | 1 1/2″ | 38 | G1/2″ | 230 | 30 | 60 | 145 | 110 | 84 | 4-16 | 4-18 | 2 | 225 | 164 |
| 50 | 2″ | 48 | G1/2″ | 250 | 30 | 70 | 160 | 125 | 99 | 4-16 | 4-18 | 3 | 248 | 190 |
| 65 | 2 1/2″ | 64 | G1/2″ | 270 | 45 | 95 | 180 | 145 | 118 | 4-16 | 3 | 258 | 210 | |
| 80 | 3″ | 76 | G1/2″ | 300 | 50 | 118 | 195 | 160 | 132 | 8-16 | 3 | 300 | 247 | |
| 100 | 4″ | 95 | G1″ | 340 | 70 | 140 | 215 | 180 | 156 | 8-16 | 3 | 315 | 276 | |
BQ673法兰为螺纹孔，BQ674法兰为光孔。
 |
 |

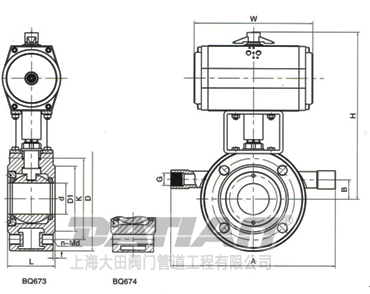

| 气动保温球阀 | 气动保温球阀外形图 |
