1000wog三通不锈钢球阀

概述

1000wog三通不锈钢球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

应用规范

  • 公称压力：2.5MPa
  • 适用温度范围：-20～232℃～350℃
  • 适用介质：水、油、气及某些腐蚀性液体（W.O.G）
  • 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

序号NO 零件名称Part Name 材质Material
1 阀体Body 不锈钢CF8M/CF8
2 阀盖Cap 不锈钢CF8M/CF8
3 球Ball 不锈钢CF8M/CF8
4 球垫Ball Seat 聚四氟乙烯PTFE
5 阀杆Stem 不锈钢CF8M/CF8
6 填料Stem packing 聚四氟乙烯PTFE
7 中口Packing 聚四氟乙烯PTFE
8 大薄片Gasket 聚四氟乙烯PTFE
9 压盖螺母Stem Nut 不锈钢CF8M/CF8
10 手柄Handle 不锈钢CF8M/CF8
11 流向指示牌Flow Inoicator ALUMINUM
12 华司Handle Washer 不锈钢CF8
13 螺帽Handle Nut 不锈钢CF8
14 锁定装置Locking Device 不锈钢CF8
15 皮套Handle SLEEVE 塑料Plastic
16 盲盖BLIND 不锈钢CF8M/CF8

L型主要尺寸 单位mm

SIZE d L H D1 B W1 W2 h 重量WT
（g）
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

主要尺寸 单位mm

SIZE d L H D1 B F G W1 W2 h 重量WT（g）
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650

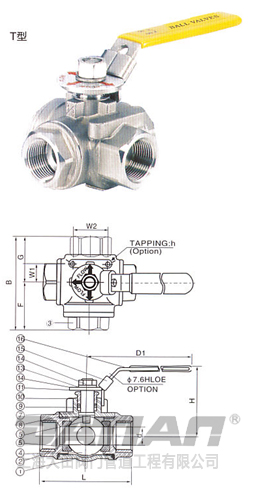

三通不锈钢球阀 L型 三通不锈钢球阀 T型
1000wog三通不锈钢球阀 L型 1000wog三通不锈钢球阀 T型

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的1000wog三通不锈钢球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
