一体式法兰高温球阀(替球阀)

概述

大田阀门生产销售的一体式法兰高温球阀(替球阀)，金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。 一体式高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 一体式高温球阀新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题，目前 ,耐腐蚀球阀,硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于球阀结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

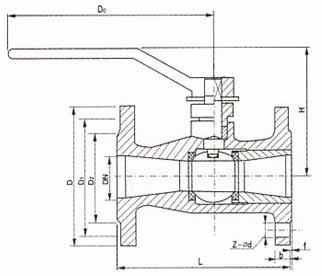

结构示意图

一体式法兰高温球阀结构图

性能规范

型号
Type		 公称压力(MPa)
NominalPressure		 试验压力Ps（MPa） Test pressure 工作温度（℃）
workingtemperature		 适用介质
Suitable aedium
强度水（MPa） 密封水（MPa） 气密封（MPa）
PF·QQ41M-16 1.6 2.4 1.8 0.6 ≤300 气动、水、油等
Steam,Water,Oiletc
PF·QQ41M-25Q 2.5 4.0 2.8 ≤350

主要零件材料

零件名称Parts name 材料 Material
PF·QQ41M-10 16 PF·QQ41M-25Q
阀体Body HT200 QT450-10
球体 Ball 不锈钢 Stainless steel
阀杆 Stem 45#
手柄 Handle wheel Q235
密封圈Seal ring 复合石墨Lompouned graphite

外形尺寸和连接尺寸

型号
Tpye		 公称通径DN(mm)
Nominal dameter		 尺寸（mm） Dimensions
L D D1 D2 b-f Z-Φd H Do
PF·QQ41M-16 15 115 95 65 45 14-2 4-14 105 150
20 130 105 75 55 16-2 4-14 110 150
25 140 115 85 65 16-2 4-14 120 160
32 165 135 100 78 16-2 4-18 145 160
40 180 145 110 85 16-2 4-18 155 250
50 200 160 125 100 18-3 4-18 175 300
65 220 180 145 120 18-3 4-18 195 300
80 250 195 160 135 20-3 8-18 225 320
100 280 215 180 155 20-3 8-18 255 320
125 320 245 210 185 22-3 8-18 285 400
150 360 280 240 210 24-3 8-23 295 400
200 400 335 295 265 30-3 12-23 330 450
PF·QQ41M-25Q 40 180 145 110 85 18-3 4-18 155 250
50 200 160 125 100 20-3 4-18 175 300
65 220 180 145 120 22-3 8-18 195 300
80 250 195 160 135 22-3 8-18 225 320
100 280 230 190 160 24-3 8-23 255 320
125 320 270 220 188 28-3 8-25 285 400
150 360 300 250 218 30-3 8-25 295 400
200 400 360 310 278 34-3 12-25 330 450

结构特点及作用原理

一体式法兰高温球阀型气动阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的一体式法兰高温球阀(替球阀)性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
