概述

Q611F（PPL）-16，25，40，64
大田阀门公司生产销售的气动三片式球阀分为整体式、两段式及三段式。阀体铸造采用国外引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。

气动三片式球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或 通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 气动三片式球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

特点

1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

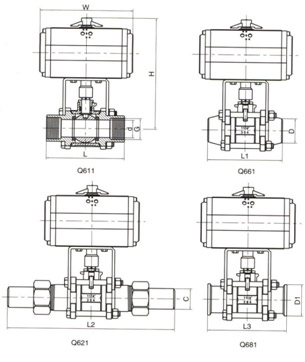

主要外形和连接尺寸 单位Unit:（mm）

气动三片式球阀安装

1. 取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2. 安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
3. 准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4. 在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5. 本类阀应安装在管道的水平方向或垂直方向。
6. 安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7. 与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

气动三片式球阀操作和使用

1. 操作前须确认管路和阀已被冲洗过。
2. 阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。
3. 当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。

拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据

气动三片式球阀保养

1. 要经常检查管道有没有铁锈、焊渣、脏物、尘士;
2. 要经常检查支承，自重较大及有震动场合的支承架;
3. 气源绝对不能有故障;
4. 阀体与上阀盖连接处密封垫使用久了，要及时更换，更换时只需卸下上阀盖就可安放新的密封垫;
5. 填料函如有渗漏要及时更换密封填料，更换时将阀杆脱开，压板和填料压盖取下，即可装入新的填料;
6. 定期检修;
7. 长期停放时，应装上连接法兰的保护罩，所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置;
8. 不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。
