D371蜗轮对夹式软密封蝶阀

概述

D371蜗轮对夹式软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

特点

  • 设计新颖、合理，结构独特，重量轻，启闭迅速。
  • 操力矩小，操作方便，省力灵巧。
  • 可以任何位置安装、维修方便。
  • 密封件可以更换，密封性能可靠达到双向密封零泄漏。
  • 密封材料耐老化、耐腐蚀，使用寿命长等特点。

采用标准

设计标准：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

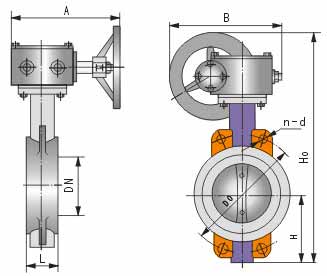

结构示意图

D371蜗轮对夹式软密封蝶阀结构图

D371X/J-（6,10,16）Z.Q.C.P.R系列尺寸

公称通径 结构长度
（标准值）		 外形尺寸（参考值） 连接尺寸（标准值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 21/2 46 70 321 180 200 130 4-14 146 4-18 145 4-18
80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 14 78 248 761 380 420 415 12-22 460 16-22 470 16-26
400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 24 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 32 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 36 206 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D371蜗轮对夹式软密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
