GI系列高真空蝶阀

概述

GI系列高真空蝶阀用于接通或切断真空管路中的气流；阀门开闭有锁定功能 适用的工作介质为为纯净空气和非腐蚀性气体。

主要性能规范

公称通径 32 40 50 65 80 100 125 150 200 250 300
适用范围 1.33X0-4～1.02X05
介质温度 -25～80
连接法兰 JB/T919 GB/6070
漏气速率 ≤1.33X0-4
流导（分子流） 25 48 97 178 260 546 938 1328 2611 3962 6159

采用标准

设计制造 连接法兰 检验与试验
JB/T4079 91 JB/T919 GB/T6070 JB/T1079 JB/T6446

主要零件

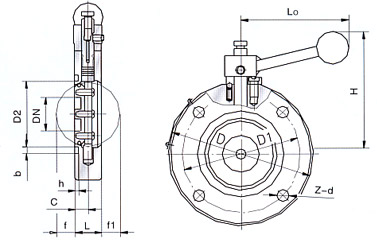

零件名称 阀体和蝶板 构件 密封垫（阀体、蝶板） GI系列高真空蝶阀结构图
材料 碳素钢（镀镍） 2Cr13 丁腈橡胶
不锈钢 不锈钢 丁腈橡胶/氟橡胶

主要尺寸及和重量

型号 公称通径 主要尺寸 重量
D L LO≈ H≈ D1 Z-d D2 b h f≈ f1≈ c≈
Gl-32 32 78 22 82 76 64 4-7 36 5.3 3 5.8 5.8 11 0.74
Gl-40 40 85 22 82 80 70 4-7 44 5.3 3 9.6 9.6 11 0.86
Gl-50 50 100 22 95 98 90 4-9 55 5.3 3 14.5 14.5 11 1.35
Gl-80 80 145 30 132 153 125 4-9 85 5.3 3 25.5 25.5 15 3.19
Gl-100 100 170 30 132 165 145 4-12 105 5.3 3 35.4 35.4 15 3.9
Gl-150 150 220 35 167 200 195 8-12 156 8 4.5 57.8 57.8 17.5 6.67
Gl-200 200 275 40 232 295 250 8-12 208 8 4.5 80.5 80.5 20 10.85
Gl-250 250 330 45 269 292 300 8-12 258 8 4.5 103 103 22.5 16.1
Gl-300 300 380 55 358 368 350 8-14 308 8 4.5 123 123 27.5 23.7

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的GI系列高真空蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
