GIQ气动高真空蝶阀

概述

GIQ气动高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

特点

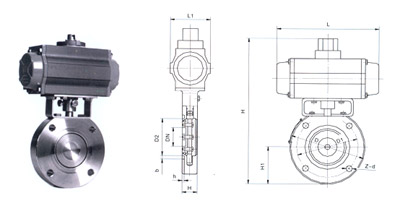

GIQ气动高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。 GIQ气动高真空蝶阀结构图

工作原理

GIQ气动高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成，中间由支架相连而成。以GIQ型为例：执行机构是由双气路气缸为主体，接受二位四通电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。GIQ气动高真空蝶阀根据不同的材质，及不同的执行机构分类，适用于-25～200℃的介质，阀体由碳素钢（镀镍）、不锈钢及合金钢等。

要性能规范

公称通径 45 50 65 80 100 125 150 200 250 300 350 400 450 500 600 800
连接法兰 JB/T919 GB/6070
漏气速率 133.3×10-6 133.3×10-5
通导能力 48 97 178 260 546 938 1328 2611 3962 6159 8535 10912 13558 16202 22418 41357
气缸直径 50 63 80 100 125
适应范围 133.3×10-6～101×103
介质温度 -25～80
电磁换向阀电源电压及频率 220/50
电磁换向阀功率 10
气源压力 0.4～0.6
启闭时间 ＜3
开阀时，阀板两侧压力差 ≤101

采用标准

设计制造 连接法兰 检验与试验
JB/T4079 91 JB/T919 GB/T6070 JB/T1079 JB/T6446

主要零件材料

零件名称 阀体和蝶板 构件 密封垫（阀体、蝶板）
材料 碳素钢（镀镍） 2Cr13 丁腈橡胶
不锈钢 不锈钢 丁腈橡胶/氟橡胶

主要尺寸及重量

型号 公称通径 主要尺寸 重量
D D1 h H H1 B Z-Фd
GlQ-40 40 70 85 20 109.5 51 91 4-Ф7 2
GlQ-50 50 90 110 135 64 4-Ф9 3
GlQ-80 80 125 145 30 284.5 92 136 4-Ф 5.5
GlQ-100 100 145 170 309 104 4-Ф12 6
GlQ-150 150 195 220 35 366 136 164.6 8-Ф12 10
GlQ-200 200 250 275 40 422.5 165 199 8-Ф12 16
GlQ-250 250 300 330 45 482 197 8-Ф14 21
GlQ-300 300 350 380 55 543 233 224.6 8-Ф14 30
GlQ-400 400 465 500 60 686 293 253 8-Ф18 65
GlQ-500 500 565 600 80 742 355 300 12-Ф18 95
GlQ-600 600 670 710 100 912 428.5 330 12-Ф21 148
GlQ-800 800 880 920 130 117 565 445 20-Ф21 220

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的GIQ气动高真空蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
