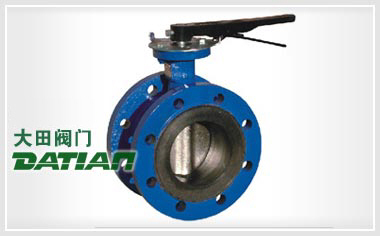

D41手柄法兰式软密封蝶阀

概述

D41手柄法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果，D41X手柄法兰式软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

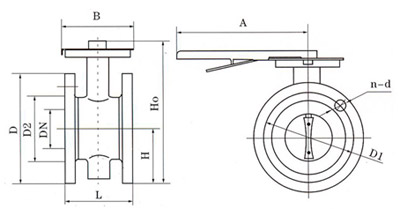

结构示意图

D41手柄法兰式软密封蝶阀结构图

D41X/J-(6.10.16)Z.Q.C.P.R系列连接尺寸

公称通径 结构长度（标准值） 外形尺寸（参考值） 连接尺寸（标准值） 参考重量
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 238 270 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 8.5
65 21/ 112 92.5 258 270 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 9.5
80 3 114 100 278 270 65 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 11
100 4 127 110 293 270 65 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 15
125 5 140 125 309 310 65 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 21
150 6 140 142.5 336 310 65 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 24

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D41手柄法兰式软密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
