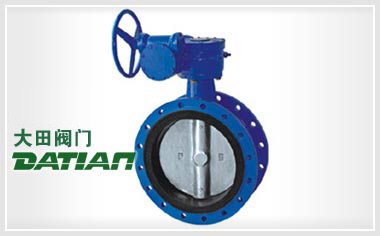

D341涡轮法兰式软密封蝶阀

概述

D341涡轮法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果，D341涡轮法兰式软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

结构示意图

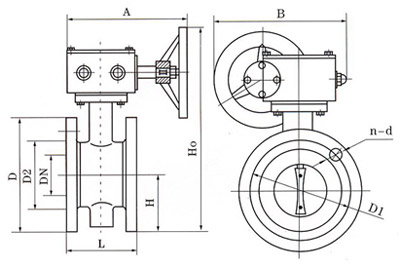

D341涡轮法兰式软密封蝶阀结构示意图

D341X/J-(6.10.16)Z.Q.C.P.R系列连接尺寸

公称通径 结构长度（标准值） 外形尺寸（参考值） 连接尺寸（标准值） 参考重量
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 13
65 21/ 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 14
80 3 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 15.5
100 4 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 19.5
125 5 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 25.5
150 6 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 28.5
200 8 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 48
250 10 165 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 178 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 190 248 781 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 216 296 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 140
450 18 222 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 180
500 20 229 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 215
600 24 267 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 290
700 28 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 560
800 32 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 910
900 36 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1500
1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1750
1200 48 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2180
1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2400
1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 2870
1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 2115 2020 1950 44-18 2130 2020 1950 44-56 3380
2000 80 950 1250 3100 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4010

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D341涡轮法兰式软密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
