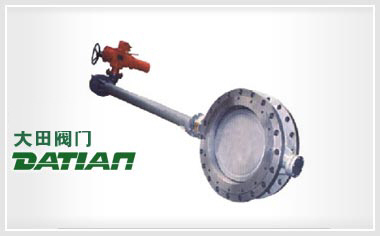

Dt3(6,9)73加长杆蝶阀

概述

加长杆蝶阀在引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，其内部为三偏心结构。阀门在启闭过程中，蝶板密封面与阀座沿360°圆周各点瞬间脱离或接触，密封副之间无摩擦、无卡挤，密封面上的压力角大于摩擦角。采用国内首创的"径向动平衡密封系统"，通过计算机分析获得最为合理的三偏心参数，使阀门具有可靠的双向密封性能；由于应用了"径向动平衡密封系统"，使阀门的开启扭矩低于普通的硬密封蝶阀产品。被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能。

特点

  1. Dt3(6,9)73加长杆蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
  2. 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点；
  3. 蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
  4. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
  5. Dt3(6,9)73加长杆蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；
  6. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

加长杆蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力
Ps(MPa)		 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
适用温度 碳钢：-29℃~425℃　不锈钢：-40℃~600℃

主要零件的材质

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

注：Dt-代表弹性密封结构

Dt3/6/973H-40C.P.R.V系列对夹式弹性金属硬密封蝶阀

公称通径 结构长度 外形尺寸（参考值） 连接尺寸（标准值）
（标准值） H Dt373H Dt673H D973H PN4.0MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d
50 2 43 112 350 180 200 625 250 170 530 250 255 125 4-18
65 2 1/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 49 120 380 270 280 645 250 170 565 250 255 160 8-18
100 4 56 138 420 270 280 675 250 170 600 250 255 190 8-22
125 5 64 164 460 380 420 715 450 220 640 250 255 220 8-26
150 6 70 175 555 380 420 800 450 220 705 300 315 250 8-26
200 8 71 208 605 450 470 850 450 220 775 300 315 320 12-30
250 10 76 243 680 450 470 925 450 280 945 300 315 385 12-33
300 12 83 283 825 450 470 1035 650 280 1070 300 315 450 16-33
350 14 92 310 900 480 490 1070 650 280 1140 300 315 510 16-36
400 6 102 340 980 480 490 1190 650 280 1210 300 315 585 16-39
450 8 114 380 1030 640 660       1335 575 714 610 20-39
500 20 127 410 1105 640 660       1415 575 714 670 20-42

注：法兰标准：GB/T9113.1-2000　GB/T9113.2-2000　GB/T9115.1-2000　GB/9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dt-代表弹性密封结构

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Dt3(6,9)73加长杆蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
