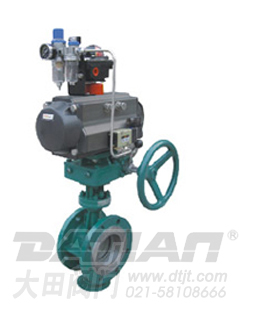

Dd643气动法兰式多层次金属硬密封蝶阀

概述

Dd643气动法兰式多层次金属硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。 采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均用双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

特点

  1. 法兰式多层次蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
  2. 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
  3. 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
  4. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
  5. 法兰式多层次蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
  6. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

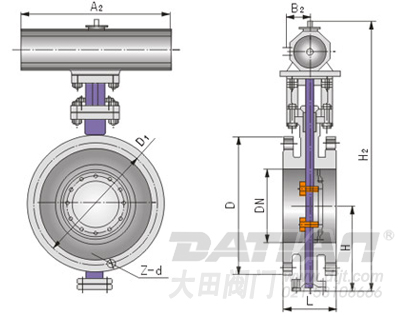

Dd643气动法兰式多层次金属硬密封蝶阀 Dd643气动法兰式多层次金属硬密封蝶阀 结构图
Dd643气动法兰式多层次金属硬密封蝶阀 Dd643气动法兰式多层次金属硬密封蝶阀 结构图

Dd343H/F(6、9)主要连接尺寸

产品名称 公称通径 结构长度（标准值）L 外形尺寸（参考值） 连接尺寸（标准值）
H Dd343H Dd643H Dd943H PN0.6MPa PN1.0MPa
mm inch 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
Dd(3.6.9)43H-
(6.10)C.P.R.V
系列法兰式多层次
金属硬密封蝶阀		 50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18
80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18
100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18
125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18
150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22
200 8 152 230 208 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22
250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 395 350 12-22
300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 440 395 12-22 445 400 12-22
350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 605 460 16-22
400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26
450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 595 550 16-22 615 565 20-26
500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26
600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30
700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30
800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 920 24-30 1015 950 24-33
900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33
1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36
1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39
1400 56 530 710 850 2345 1000 925       2886     1630 1560 36-36 1675 1590 36-42
1600 64 600 790 1030 2780 1000 925       3156     1830 1760 40-36 1915 1820 40-48
1800 72 670 870 1230 3020 1100 980       3421     2045 1970 44-39 2115 2020 44-48
2000 80 760 950 1350 3270 1100 980       3685     2265 2180 48-42 2325 2230 48-48



产品名称 公称通径 结构长度（标准值）L 外形尺寸（参考值） 连接尺寸（标准值）
H Dd343H Dd643H Dd943H PN1.6MPa PN2.5MPa
mm inch 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
Dd(3.6.9)43H-
(16、25)C.P.R.V
系列法兰式
多层次金属硬
密封蝶阀		 50 2 108 150 112 350 180 200 625 245 72 530 250 255 165 125 4-18 165 125 4-18
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 185 145 4-18 185 145 8-18
80 3 114 180 120 380 180 200 645 245 72 565 250 255 200 160 8-18 200 160 8-18
100 4 127 190 138 420 180 200 675 355 92 600 250 255 220 180 8-18 235 190 8-22
125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-18 270 220 8-26
150 6 140 210 175 555 270 280 800 355 92 705 300 315 285 240 8-22 300 250 8-26
200 8 152 230 208 760 400 425 850 250 170 775 300 315 340 295 12-22 360 310 12-26
250 10 165 250 243 830 400 425 925 250 170 945 300 315 405 355 12-26 425 370 12-30
300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 460 410 12-26 485 430 16-30
350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 520 470 16-26 555 490 16-33
400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 580 525 16-30 620 550 16-36
450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 640 585 20-30 670 600 20-36
500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 715 650 20-33 730 660 20-36
600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 840 770 20-36 845 770 20-39
700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 910 840 24-36 960 875 24-42
800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 1025 950 24-39 1085 990 24-48
900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1125 1050 28-39 1185 1090 28-48
1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1255 1170 28-42 1320 1210 28-56
1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1485 1390 32-48 1530 1420 32-56
1400 56 530 710 850 2345 1000 925       2886     1685 1590 36-48 1755 1640 36-52
1600 64 600 790 1030 2780 1000 925       3156     1930 1820 40-56 1975 1860 40-62
1800 72 670 870 1230 3020 1100 980       3421     2130 2020 44-56 2195 2070 44-70
2000 80 760 950 1350 3270 1100 980       3685     2345 2230 48-62 2425 2300 48-70



注：Dd-代表多层次密封结构。

主要外形和连接尺寸

产品名称 公称通径 结构长度（标准值）L 外形尺寸（参考值） 连接尺寸（标准值）
H Dd343H Dd643H Dd943H PN4.0MPa
mm inch 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d
Dd(3.6.9)43H-
40C.P.R.V
系列法兰式
多层次金属
硬密封蝶阀		 50 2 108 150 112 350 180 200 625 250 170 530 250 255 165 125 4-18
65 21/2 112 170 115 370 270 280 625 250 170 530 250 255 185 145 8-18
80 3 114 180 120 380 270 280 645 250 170 565 250 255 200 160 8-18
100 4 127 190 138 420 270 280 675 250 170 600 250 255 235 190 8-22
125 5 140 200 164 460 380 420 715 450 220 640 250 255 270 220 8-26
150 6 140 210 175 555 380 420 800 450 220 705 300 315 300 250 8-26
200 8 152 230 208 760 400 425 850 450 220 775 300 315 375 320 12-30
250 10 165 250 243 830 400 425 925 450 280 945 300 315 450 385 12-33
300 12 178 270 250 895 450 560 1035 650 280 1070 300 315 515 450 16-33
350 14 190 290 280 950 450 560 1070 650 280 1140 300 315 580 510 16-36
400 16 216 310 305 1190 535 580 1190 650 280 1210 300 315 660 585 16-39
450 18 222 330 350 1255 535 580       1335 575 714 685 610 20-39
500 20 229 350 380 1305 535 580       1415 575 714 755 670 20-42

注：法兰标准：GB/T9113.1-2000   GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），本产品一般按短系列，若需长系列或特殊材料定货时提出。
注：Dd-代表多层次密封结构。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Dd643气动法兰式多层次金属硬密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
