D641X气动法兰式软密封蝶阀

D641X气动法兰式软密封蝶阀

概述

D641X气动法兰式软密封蝶阀由软密封中线对夹式蝶阀与活塞式气动执行器构成，活塞式气缸具有力矩大开启速度快的特点，另外再配上电磁阀可以实现对阀门的完美控制。另外双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

特点

  1. 本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
  2. 密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
  3. 橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
  4. 蝶板采用框架结构，强度高，过流面积大，流阻小。
  5. 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
  6. 本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
  7. 本阀结构独特，操作灵活，省力，方便。

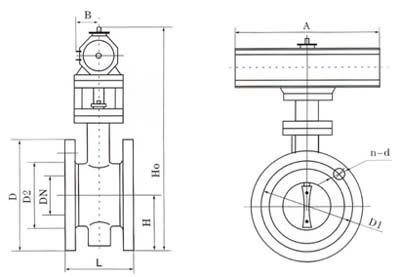

D641X/J-(6.10.16)Q.C.P.R系列连接尺寸

公称通径 结构长度（标准值） 外形尺寸（参考值） 连接尺寸（标准值） 参考重量
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 14
65 21/ 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 16
80 3 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 17
100 4 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 21
125 5 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 27
150 6 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 29
200 8 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 50
250 10 165 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 138
450 18 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 175
500 20 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 210
600 24 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 275
700 28 430 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 530
800 32 470 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 590
900 36 510 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1400
1000 40 550 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1650
1200 48 630 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2140

主要参数

公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D641X气动法兰式软密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
