DT373蜗轮对夹式弹性硬密封蝶阀

概述

DT373蜗轮对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

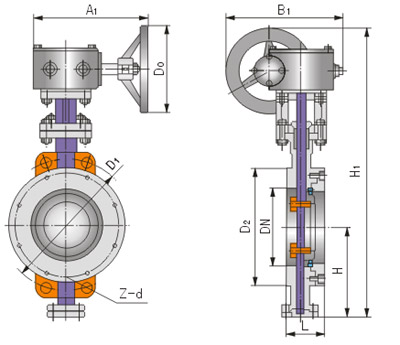

结构示意图

DT373蜗轮对夹式弹性硬密封蝶阀结构图

主要技术参数

公称通径 DN 50～1200
公称压力 PN 0.6 1.0 1.6 2.5 4.0
试验压力 强度实验 0.9 1.5 2.4 3.75 6.0
密封实验 0.66 1.1 1.76 2.75 4.4
气密封实验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等
适用温度 碳钢：-29℃～425℃    不锈钢：-40℃～<600℃

主要零件材质

零件名称 材质
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称 公称通径 结构长度（标准值）L 外形尺寸（参考值） 连接尺寸（标准值）
H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
Dt(3.6.9)73H-(6.10)C.P.R.V系列对夹式弹性金属硬密封蝶阀 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18
65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22
300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-26
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39



产品名称 公称通径 结构长度（标准值）L 外形尺寸（参考值） 连接尺寸（标准值）
H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
Dt(3.6.9)73H-(16、25)C.P.R.V系列对夹式弹性金属硬密封蝶阀 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18
80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26
200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30
300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30
350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33
400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36
450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36
500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36
600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39
700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42
800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48
900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48
1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56
1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56



用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称 公称通径 结构长度
（标准值）L 		 外形尺寸（参考值） 连接尺寸（标准值）
H Dt373H Dt673H Dt973H PN4.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d
Dt(3.6.9)73H-40C.P.R.V
系列对夹式
弹性金属硬密封蝶阀		 50 2 43 112 350 180 200 625 250 170 530 250 255 125 4-18
65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 49 120 380 270 280 645 250 170 565 250 255 160 8-18
100 4 56 138 420 270 280 675 250 170 600 250 255 190 8-22
125 5 64 164 460 380 420 715 450 220 640 250 255 220 8-26
150 6 70 175 555 380 420 800 450 220 705 300 315 250 8-26
200 8 71 208 605 450 470 850 450 220 775 300 315 320 12-30
250 10 76 243 680 450 470 925 450 280 945 300 315 385 12-33
300 12 83 283 825 450 470 1035 650 280 1070 300 315 450 16-33
350 14 92 310 900 480 490 1070 650 280 1140 300 315 510 16-36
400 16 102 340 980 480 490 1190 650 280 1210 300 315 585 16-39
450 18 114 380 1030 640 660       1335 575 714 610 20-39
500 20 127 410 1105 640 660       1415 575 714 670 20-42

注：法兰标准：GB/T9113.1-2000   GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的DT373蜗轮对夹式弹性硬密封蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
