钢衬弯头

概述

设计与制造：HG/T21562、HG21501
法兰连接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212

用途

钢衬弯头专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料、工程塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级： GB DIN:1.6MPa,2.5MPa ANSI:150Lb

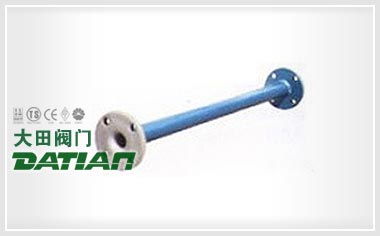

钢衬弯头

测试

衬里层：电火花检测
实验与检验按GB/T13927、API598标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

材料

管子：碳钢 法兰：碳钢 弯头：碳钢 衬里：氟塑料、PO

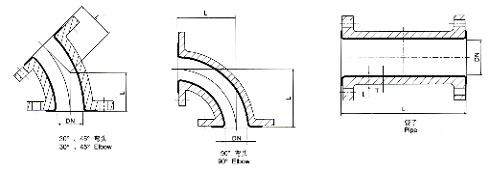

钢衬弯头


公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 100～1000 3 2 4.7
32 11/4 3 2 6.1
40 11/2 3.5 2 7.5
50 2 150～3000 4 2 10.4
65 21/2 4 2.2 14.7
80 3 4.5 2.2 16.7
100 4 4.5 2.2 21.1
125 5 4.5 2.5 27.4
150 6 5 2.5 35.4
200 8 200～5000 6 2.5 55
250 10 7 2.5 88.2
300 12 8 2.5 104.5



公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 98 3 2 2.7
32 11/4 108 3 2 3.2
40 11/2 115 3.5 2 4.3
50 2 125 4 2 5.7
65 21/2 137 4 2.2 6.8
80 3 144 4.5 2.2 7.3
100 4 156 4.5 2.2 9.1
125 5 173 4.5 2.5 12.6
150 6 191 5 2.5 18.5
200 8 220 6 2.5 26.4
250 10 257 7 2.5 36.2
300 12 285 8 2.5 46.6



公称通径 L 钢管壁厚 衬里厚度 单位质量
DN NPS t T
25 1 62 3 2 2.5
32 11/4 65 3 2 3.4
40 11/2 63 3.5 2 3.6
50 2 64 4 2 4.3
65 21/2 71 4 2.2 6.1
80 3 74 4.5 2.2 6.37
100 4 85 4.5 2.2 8.3
125 5 105 4.5 2.5 12.5
150 6 123 5 2.5 17.3
200 8 158 6 2.5 25.8
250 10 195 7 2.5 41.7
300 12 226 8 2.5 49.1



温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的钢衬弯头性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
