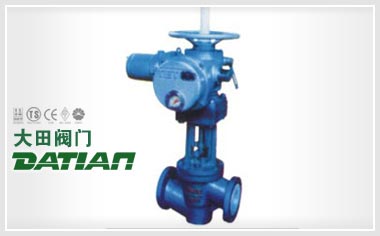

J941Fs电动衬氟塑料截止阀

概述

J941Fs电动衬氟塑料截止阀，专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216 JB78

用途

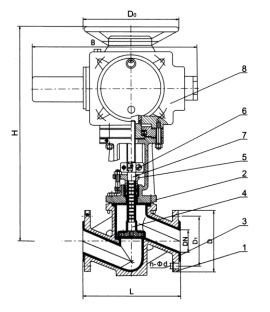

部件列表

1、阀体、2、阀盖3、阀体衬里4、阀瓣
5、压盖子6、连接板7、阀杆8、电动装置
J941Fs电动衬氟塑料截止阀结构图

J941Fs电动衬氟塑料截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

材料

阀体：铸铁、碳钢 不锈钢 阀盖：铸铁、碳钢 不锈钢 衬里：氟塑料
阀瓣：碳钢 、不锈钢，完全包覆氟塑料
阀杆：碳钢、不锈钢，部分包覆氟塑料 电动装置：组合件

公称通径 公称压力 工作压力 L D D1 n-Фd H 型号 A B 质量
15 1.6   1.0 1.6   1.0 130 95 65 4-14
20 150 105 75 4-14
25 160 115 85 4-14 492 ZA1-5-14 395 168 23
32 180 140 100 4-18 499 ZA1-5-14 395 168 26
40 200 150 110 4-18 520 ZA2-10-18 526 470 80
50 230 165 125 4-18 530 ZA2-10-18 526 470 82
65 290 185 145 4-18 579 ZA2-15-18 526 470 90
80 310 200 160 6/2-18 597 ZA2-15-18 526 470 100
100 350 220 180 6/2-18 629 ZA2-15-18 526 470 122
125 400 250 210 6/2-18
150 480 285 240 6/2-22
200 600 340 295 6/2-22


注：表中电动装置为天二通ZA型，是本厂基型产品，同时可按客户要求配置。



衬氟塑料截止阀系列产品

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的J941Fs电动衬氟塑料截止阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
