G641F(无衬里)、G641Fs(衬氟塑料)气动隔膜阀(往复型)

概述

设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

用途

G641F(无衬里)、G641Fs(衬氟塑料)气动隔膜阀(往复型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 气缸：球墨铸铁 活塞：碳钢
阀杆：碳钢 手轮：铸铁

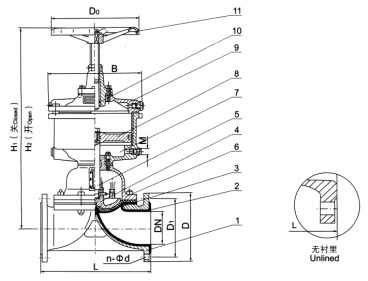

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、弹簧10、上阀杆11、手轮
G641F(无衬里)、G641Fs(衬氟塑料)气动隔膜阀(往复型)

DN 公称压力 工作压力 L D D1 n-Фd f H1 H2 D0 B 气源
压力		 气源接头 耗气量 重量
15 0.6 1.0 125 95 65 4-14 2
20 139 105 75 4-14 2
25 145 115 85 4-14 2 250 264 120 94 0.4 10×1 2.395×102 6．5
32 160 145 100 418 2     140 120 0.4 12×1.25 6.082×102
40 180 150 110 4-18 3     140 120 0.4 12×1.25 6.082×102
50 210 165 125 4-18 3 379 405 160 185 0.4 12×1.25 1.235×102 25
65 0.6 250 185 145 4-18 3         0.4 16×1.5   31．5
80 300 200 160 4-18 3 483 523 240 245 0.5 16×1.5 3.725×103 62．5
100 350 220 180 8-18 3 565 617 280 330 0.5 20×1.5 9.458×103 93．5
125 400 250 210 8-18 3 664 732 320 380 0.5 20×1.5 1.409×104 114
150 460 285 240 8-22 3 750 830 320 470 0.5 20×1.5 2.868×104 164
200 570 340 295 8-22 4 930 1050 400 470 0.5 20×1.5 4.619×104 249
250 0.4 680 395 350 12-22 4

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的G641F(无衬里)、G641Fs(衬氟塑料)气动隔膜阀(往复型)性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
