EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004


用途

EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 手轮：铸铁

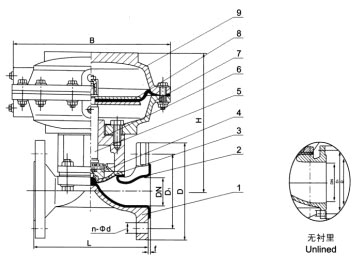

部件列表：
1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、气缸8、气动薄膜9、气缸盖
EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)

DN 公称压力 工作压力 L D D1 n-Фd f H D0 B 代号 气源
压力		 气源接头 耗气量 重量
15 1.6 1.6 108 95 65   2
20 117 105 75 4-13.5 2 136 140 168 54 0.3 1/8 163.87 5
25 127 115 85 4-13.5 2 144 140 168 54 0.3～0.4 1/8 196.65 6.2
32 146 140 100 4-17.5 2 209 140 260 55 0.3～0.4 1/8 229.4 7
40 259 150 110 4-17.5 2 227 140 260 55 0.3～0.4 1/4 1458.7 13
50 190 165 125 4-17.5 2 231 140 260 55 0.3～0.4 1/4 3162.7 23
65 1.0 1.0 216 185 145 4-17.5 2 252 140 260 55 0.3～0.4 1/4 3243 27
80 254 200 160 8-17.5 2 285 165 425 56 0.4～0.5 3/8 6636.8 56
100 305 220 180 8-17.5 2 360 280 425 57 0.4～0.5 3/8 6948 60
125 356 250 210 8-17.5 3 370 280 425 57 0.4～0.5 3/8 7374.2 68
150 406 285 240 8-22 3 462 280 549 58 0.5 3/8 10652 115
200 0.6 521 340 295 8-22 3 544 280 549 58 0.6 3/8 16715 196
250 635 395 350   5

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
