EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁 阀杆：碳钢、不锈钢 手轮：铸铁

结构特点

隔膜阀是一种特殊形式的截断阀

  1. 弹性密封的开闭件，确保没有内漏；
  2. 流线型的流道。使得压力损失小；
  3. 没有填料函，因此没有外漏；
  4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
  5. 隔膜可更换，维护费用低；
  6. 衬里材料的多样性，可适用于各种节制，并具有良好的耐腐蚀性。

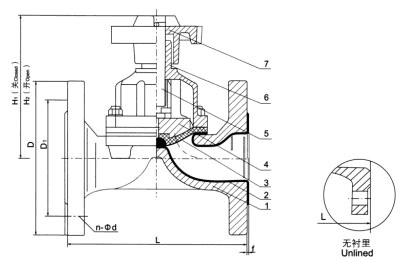

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀

公称通径 公称压力 工作压力 L D D1 n-Фd f H1 H2 D0 质量
15 1.6 1.6 108 95 65 4-14 2 90 99 66 2
20 117 105 75 4-14 2 93 103 66 3
25 127 115 85 4-14 2 100 112 66 4
332 146 140 100 4-18 2 127 144 96 6.5
40 259 150 110 4-18 2 136 156 96 7.5
50 190 165 125 4-18 2 151 177 118 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 198 273 230 23.5
100 305 220 180 8-18 2 266 320 280 34
125 356 250 210 8-18 3 319 386 280 44
150 406 285 240 8-22 3 380 453 368 67.5
200 0.6 521 340 295 8-22 3 506 626 400 141.5
250 635 395 350 12-22 5 598 734 500 229
300 0.4 749 445 400 12-22 5 698 778 560 321
350 787 505 460 16-22 5 723 883 560 360
400 0.25 914 565 515 16-26 5 868 1078 640 584

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
