D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法兰衬氟塑料蝶阀

概述

  • 法兰衬氟塑料蝶阀
  • D41F、D41Fs、D341F、D341Fs、
  • D641F、D641Fs、D941F、D941Fs
  • 设计与制造：GB12238
  • 结构长度：GB12221
  • 法兰连接尺寸：GB4216

用途

D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法兰衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

测试

  • 衬里层：电火花检测
  • 实验与检验按GB/T13927标准
  • 公称压力：PN阀体：PN×1.5 密封：PN×1.1

材料

  • 阀体：铸铁、碳钢、不锈钢 蝶板：不锈钢、碳钢完全包覆氟塑料
  • 阀杆：碳钢镀镍磷、不锈钢 阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：Si
  • 驱动装置：组合件

部件列表

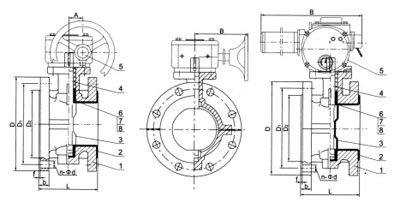

1、阀体2、蝶圈3、蝶板4、蝶杆5、驱动装置6、四氟圈7、填料圈8、蝶形弹簧
D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法兰衬氟塑料蝶阀


公称通径 L
mm		 D
mm		 D1
mm		 D2
mm		 b
mm		 n-Фd
mm		 f
mm		 蜗轮装置 气动装置 电动装置
A B A B A B
50 108 165 125 102 20 4-18 3 45 120 125 94 162 187
65 112 185 145 122 20 4-18 3 45 120 165 108 162 187
80 114 200 160 133 22 8-18 3 45 120 185 128 162 187
100 127 220 180 158 22 8-18 3 45 120 185 128 162 187
125 140 250 210 184 24 8-18 3 45 120 210 137 162 187
150 140 285 240 212 24 8-22 3 66 150 224 160 162 187
200 152 340 295 268 26 8-22 3 85 170 295 182 409 513
250 165 370 350 320 28 12-22 4 85 170 382 228 409 513
300 178 445 400 370 28 12-22 4 106 205 382 228 409 513
350 190 505 460 430 30 16-22 4 106 205 440 262 409 513
400 216 565 515 485 32 16-26 4 130 240 585 332 409 513
450 222 615 565 532 32 20-26 4 155 240 585 332 409 513
500 229 670 620 585 34 20-26 4 169 306 585 332 409 513
600 267 780 725 685 36 20-30 5 198 324 642 380 409 513
700 292 895 840 800 40 24-30 5 200 335 702 438 409 513
800 318 1015 950 905 44 24-33 5 241 356 702 438 409 513
900 330 1115 1050 1005 46 28-33 5 241 356 1890 440 409 563
1000 410 1230 1160 1110 50 28-36 5 241 356 1890 545

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法兰衬氟塑料蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。

衬氟阀门(衬里阀门) 产品
