G41C堰式搪瓷隔膜阀

概述

G41C堰式搪瓷隔膜阀适用于工作温度、≤100℃的一般腐蚀性介质管路上作启闭作用。
压力等级：0.6 设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78



测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1

材料

阀体：铸铁 阀盖：铸铁 衬里：玻璃搪瓷 隔膜：橡胶、氟塑料
阀瓣：铸铁 阀杆：碳钢 手轮：铸铁

结构特点

1.搪瓷表面十分光滑和具有格力金属离子的特性。
2.具有良好的耐磨性和电绝缘性。

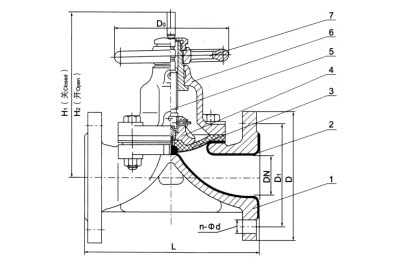

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
G41C堰式搪瓷隔膜阀结构图

公称通径 公称压力 工作压力 L D D1 n-Фd H1 H2 D0 质量
15 1.0 0.6 125 95 65 4-14 105 112 100 3
20 135 105 75 4-14 116 125 100 4
25 145 115 85 4-14 123 137 120 5.5
332 160 140 100 4-18 134 152 120 7
40 180 150 110 4-18 155 175 140 9
50 210 165 125 4-18 171 197 140 12
65 250 185 145 4-18 206 240 200 19
80 300 200 160 4-48 220 260 200 26
100 350 220 180 8-18 272 324 280 39
125 400 250 210 8-18 338 406 280 63
150 460 285 240 8-23 380 460 320 86
200 0.4 570 340 295 8-23 506 626 400 142
250 680 395 350 12-23 590 726 500 261

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的G41C堰式搪瓷隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
