G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀

概述

设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

用途

G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 阀杆：碳钢 支撑架：碳钢 电动装置：组合件

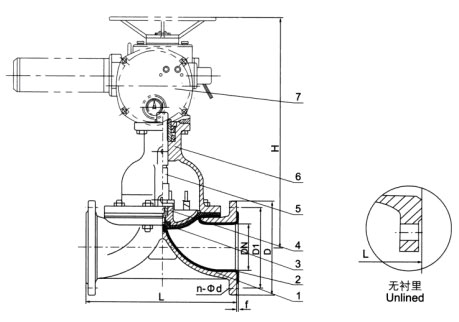

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、电动装置
G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀

公称通径 公称压力 工作压力 L D D1 n-Фd f H 型号 输出力矩 启闭时间 质量
15 1.0 1.0 125 95 65 4-14 2
20 139 105 75 4-14 2
25 145 115 85 4-14 2 445 Z5-18/16 50 17 40
32 160 145 100 418 2 457 Z5-18/16 50 20 42
40 180 150 110 4-18 3 466 Z5-18/16 50 14 45
50 210 165 125 4-18 3 480 Z10-18/16 50 20 50
65 0.6 250 185 145 4-18 3 517 Z10-18/16 150 28 60
80 300 200 160 4-18 3 539 Z10-36/25 100 16 70
100 350 220 180 8-18 3 576 Z10-36/25 100 17 80
125 400 250 210 8-18 3 634 Z15-18/25 150 32 104
150 460 285 240 8-22 3 660 Z15-18/25 150 53 125
200 0.4 570 340 295 8-22 4 860 Z20-18/25 200 53 180
250 680 395 350 12-22 4   Z20-18/25 200 53 280
300 790 445 400 12-22 4 1003 ZD30-36a 300 45 434
350 900 505 460 16-22 4   ZD30-36a 300 45
400 0.25 100 565 515 16-25 4


注：电动装置可按用户要求配置

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
