EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 手轮：铸铁
部件列表：

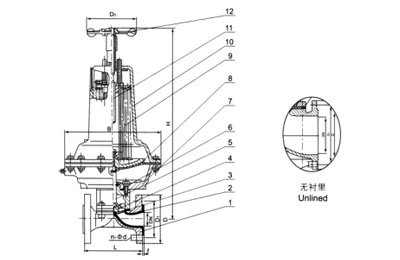

1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、气动薄膜9、弹簧10、气缸盖11、上阀杆12、手轮

EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

DN 公称压力 工作压力 L D D1 n-Фd f H D0 B 代号 气源
压力		 气源接头 耗气量 重量
15 1.6 1.6 108 95 65   2
20 117 105 75 4-13.5 2   120 168 61 0.3 1/8 163.87 7.2
25 127 115 85 4-13.5 2 394 120 168 61 0.3～0.4 1/8 196.65 8.9
32 146 140 100 4-17.5 2 400 120 168 61 0.3～0.4 1/8 229.4 10.6
40 259 150 110 4-17.5 2 485 165 260 62 0.3～0.4 1/4 1425.7 19.5
50 190 165 125 4-17.5 2 635 165 318 63 0.3～0.4 1/4 2284.1 34.9
65 1.0 1.0 216 185 145 4-17.5 2 650 165 318 63 0.3～0.4 1/4 3048 39.9
80 254 200 160 8-17.5 2 660 165 318 63 0.4～0.5 1/4 3244.7 51.9
100 305 220 180 8-17.5 2 816 280 425 64 0.4～0.5 3/8 6964.5 93.2
125 0.6 356 250 210 8-17.5 3 825 280 425 64 0.4～0.5 3/8 7439.7 105.3
150 406 285 240 8-22 3 1013 310 549 65 0.5 3/8 14912 184.5
200 0.4 521 340 295 8-22 3 1300 483 749 66 0.6 1/2 49161 407.4


注：1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端
4.当气源发生故障时，可操作手轮使阀门开启。
1.气动隔膜阀可根据不同的介质和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2.下表中带★标记的为本厂基型配置产品。
3.当用户不提出要求时，气动隔膜阀的密封压力一般调试为0.66MPa，只有LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
4.表中的OP为气源操作压力，LP为管道压力。
EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)



气动装置型式、代号及适用范围

公称通径 工况条件 气动装置操作压力范围
ES60 ES61 ES62 ES63 ES64 ES65 ES66
20 OP   0.3
LP   1.0★
25 OP   0.46 0.29
LP   0.8★ 1.0
32 OP
LP
40 OP   0.41 0.38 0.26
LP   0.2 1.0★ 1.0
50 OP     0.42 0.36 0.2
LP     0.4 1.0★ 1.0
65 OP     0.36 0.44 0.3
LP     0.2 1.0 1.0
80 OP       0.42 0.4
LP       0.4 1.0
100 OP         0.45 0.42
LP         0.5★ 0.7
125 OP         0.48 0.5
LP         0.3★ 0.6
150 OP         0.46 0.52 0.4
LP         0.1 0.4★ 0.7
200 OP             0.4
LP             0.3★
250 OP
LP

外形尺寸和参考质量

代号w ES61 ES62 ES63 ES64 ES65 ES66
D0w 120 165 165 280 310 483
Bw 168 260 318 425 459 749
DN H Kg H Kg H Kg H Kg H Kg H Kg
20 390 9
25 391 10 452 18.5
32 413 12 474 20
40 418 13 478 22
50 449 16.5 487 25 620 34.5
65     503 30 636 40
80     512 39 645 46.5 799 82.5
100     549 48.5 686 56.5 819 93 918 151
125         702 64 835 104 940 159.5   293.5
150             898 113.5 998 186 1153 324
200                     1231 407
250                     1297 475


注：表中重均为短结构阀体。



气动装置在不同通径阀门上的耗气量及气管接头尺寸

DN ES53
ES60
ES67		 ES54
ES61
ES68		 ES62 ES55
ES69		 ES63 ES56
ES70
In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3
20 2.2 36.05 10 163.87
25 2.5 40.97 12 196.65 70 1147.1 70 1147.1
32     14 229.4 83 1360.1 74 1212.6
40     16 262.19 87 1425.7 89 1458.4
50     20 327.74 91 1491.2 85 1392.9 175 2884.1 193 3162.7
65         96 1573.5 90 1474.8 186 3047.9 204 3342.9
80         102 1671.5 97 1589.5 198 3244.7 215 3523.7
100         110 1802.6     210 3441.3 227 3719.8
125                 222 3637.9 239 3916.5
150
200
250
气源接头 RC1/8 RC1/8



DN ES64 ES57
ES71		 ES65 ES58
ES72		 ES66 ES73
In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3
20
25
32
40
50
65
80 405 6636.7 405 6636.7
100 425 6946.5 425 6918.1     650 10651.6
125 454 7439.7 450 7374.7 700 11470.9 650 10651.6
150 478 7980.5 475 7783.8 910 14912.1 650 10651.6 3000 49161 2000
200         1020 16714.7 650 10651.6 3000 49161 2400 32774
250             650 10651.6 3000 49161 2400 339328.89328.8
气源接头 RC3/8 RC1/2 RC3/8



温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
